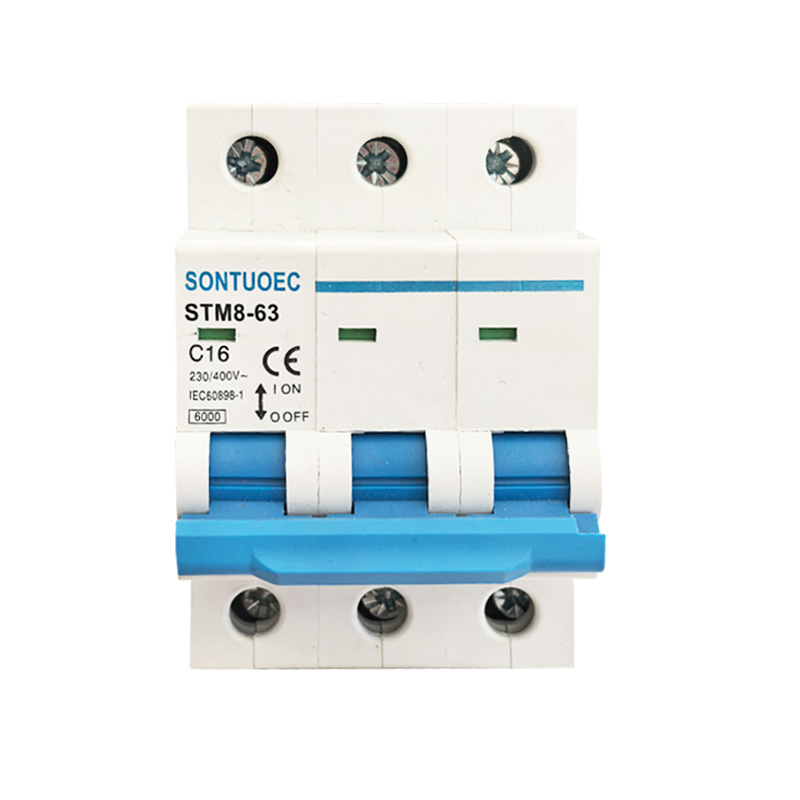

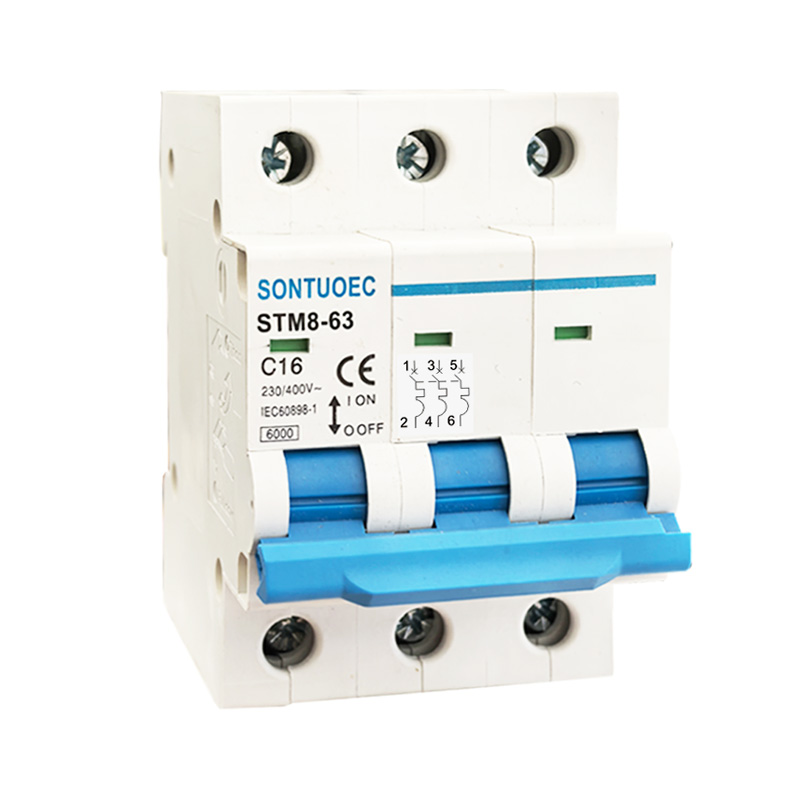

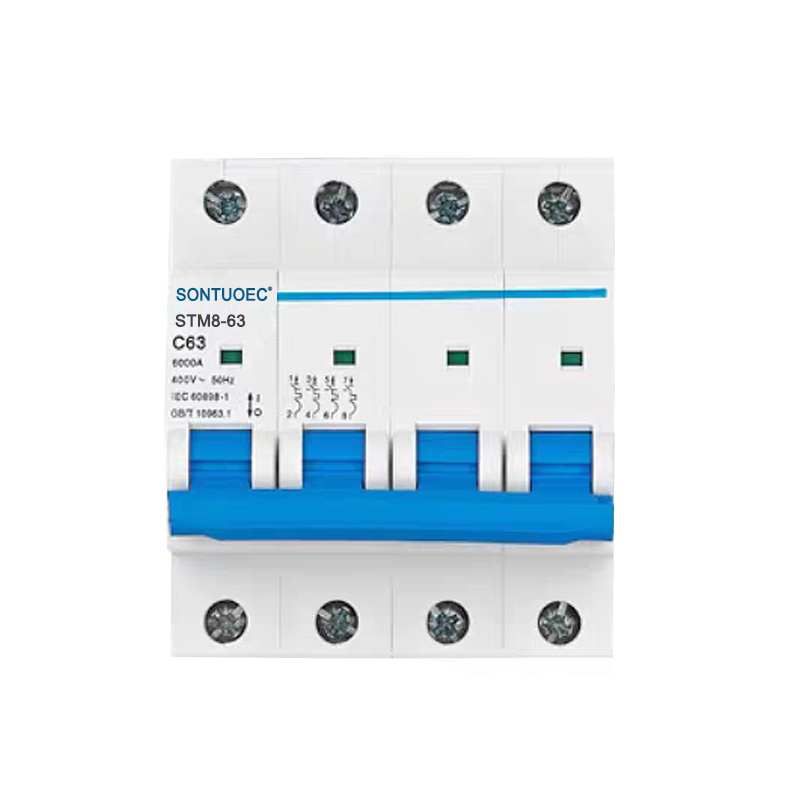

סטמ 83 מיניאַטורע קרייַז צוימען 6k 2P 2P 2P 3P 4 פּ 16 אַ 230/400 וו

Sontuoec איז איינער פון די כינעזיש סאַפּלייערז / מאַניאַפאַקטשערערז ספּעשאַלייזינג די פּראָדוקציע פון פאַרשידן קליין עלעקטריקאַל אַפּפּליאַנסעס סטמ 8-63 מיניאַטורע טאַרדאַן פּרווון, די פֿעיִקייטן פון די סטרוקטור. עס איז פּאַסיק פֿאַר די סיסטעם פון 50/60 הז, רייטאַד וואָולטידזש פון 230/400 וו, און רייטאַד קראַנט אַרויף צו 63 אַ. עס איז דער הויפּט געווענדט אין אָפיס בנין, וווינאָרט פֿאַר לייטינג, מאַכט פאַרשפּרייטונג און אָווערלאָאַד און קורץ-קרייַז שוץ פון עקוויפּמענט. נאָרמאַללי, עס קענען אויך זיין געניצט ווי די נישט אָפט אַריבערפירן פון מאַכט סיסטעם. עס קאַנפאָרמז צו די סטאַנדאַרדס IEC60898-1.

מאָדעל:STM8-63

שיקן אָנפרעג

פּראָדוקט באַשרייַבונג

ספּעסאַפאַקיישאַנז:

	סטאַנדאַרט		IEC / EN 60898-1
עלעקטריקאַל פֿעיִקייטן	רייטאַד קראַנט אריין	A	1,2,4,6,10,16,20,25,32,40,50,63
	פּויליש	P	1,2,3,4
	רייטאַד וואָולטידזש ו	V	קאַבער 230, 400
	ינסאַליישאַן וואָולטידזש וי	V	500
	רייטאַד אָפטקייַט	הז	50/60
	רייטאַד ברייקינג קאַפּאַציטעט	A	3000, 4500, 6000
	רייטאַד ימפּאַלס וויטסטאַנד וואָולטידזש (1.2 / 50) UIMP	V	4000
	דיעלעקטריק פּרובירן וואָולטידזש אין Ind.freq.for 1 מינוט	קוו	2
	פאַרפּעסטיקונג גראַד		2
	טערמאָמ-מאַגנעטיק מעלדונג כאַראַקטעריסטיש		B, c, d
מעטשאַניקאַל פֿעיִקייטן	עלעקטריקאַל לעבן	t	4000
	מעטשאַניקאַל לעבן	t	10000
	שוץ גראַד		יפּ 20
	דערמאָנען טעמפּעראַטור פֿאַר באַשטעטיקן	ºc	30
	פון טערמאַל עלעמענט	ºc	30
	די אַמביאַנט טעמפּעראַטור	ºc	-5 ~ + 40 (ספּעציעל אַפּלאַקיישאַן ביטע אָפּשיקן צו
	(מיט טעגלעך דורכשניטלעך ≤35ºc)	ºc	טעמפּעראַטור פאַרגיטיקונג קערעקשאַן)
	סטאָרידזש טעמפּעראַטור	ºc	-25 ~ + 70
ינסטאַלירונג	וואָקזאַל קאַנעקשאַן טיפּ		קאַבלע / שטיפט טיפּ busbar
	וואָקזאַל גרייס שפּיץ / דנאָ פֿאַר קאַבלע	מם²	25
	וואָקזאַל גרייס שפּיץ / דנאָ פֿאַר קאַבלע	Awg	18 מער
	טהערמינאַל גרייס שפּיץ / דנאָ פֿאַר busbar	מם²	25
	טהערמינאַל גרייס שפּיץ / דנאָ פֿאַר busbar	Awg	18 מער
	טייטנינג טאָרק	N^*m	2
	טייטנינג טאָרק	In-£	18
	מאַונטינג		אַף די רעלס און 60715 (35 מם) דורך שנעל קלעמערל מיטל
	שייַכעס		פון שפּיץ און דנאָ

הויפּט פאַנגקשאַנז פון סטב1-63 מיניאַטורע קרייַז צוימען

1. פוללאָוד שוץ: ווען די קראַנט אין די קראַנט אין די רייניקונג איז יקסידז די רייטאַד ווערט פון די מקב, די סטמ 8-63 מיניאַטורע קרייַז צוימען 6k 2P 2P 4P 16P 16P 16P 16P 16P צו פאַרמייַדן די צייט צו פאַרמייַדן די צייט צו פאַרמייַדן די צייט צו פאַרמייַדן די רייניקונג פון די קרייַז און עקוויפּמענט.

2.שאָרט-קרייַז שוץ: ווען אַ קורץ-קרייַז אַקערז אין די קרייַז, סטב 11-63 מיניאַטורע קרייַז ברייקער ווילזשאַק אַוועק דעם קרייַז מיד צו פאַרמייַדן די קרייַז-קרייַז און עקוויפּמענט.

3. גרינגאַקאַגע שוץ (עטלעכע MCBS האָבן דעם פונקציע): פֿאַר מקבס מיט ליקאַדזש שוץ, ווען עס איז ליקאַדזש אין די קרייַז, סטב 11-63 מיניאַטורע קרייַז ברייקער בשעת געשווינד שנייַדן אַוועק די קרייַז צו באַשיצן פּערזענלעך זיכערקייַט.

פּרינציפּ פון אָפּעראַציע פון מקבס

מקבס כּולל יוזשאַוואַלי אַ טערמאַל מאַגנעטיק אָדער עלעקטראָניש יאַזדע דיטעקטער ין, וואָס איז געניצט צו דעטעקט ענדערונגען אין די קראַנט אין דעם קרייַז. ווען די קראַנט איז אַבנאָרמאַל, די סטרייקער טריגערז די טריפּינג מעקאַניזאַם פון די מקב, קאָזינג די סטב 63 -63 מיניאַטורע קרייַז ברעיגהוי געשווינד שנייַדן אַוועק די קרייַז.

1. וממאַל מאַגנעטיק סטרייקער: עס ניצט די היץ דזשענערייטאַד ווען די קראַנט פּאַסיז דורך די אָנפירער צו צינגל די טריפּינג. ווען די קראַנט איז אויך גרויס, די אָנפירער כיץ אַרויף, קאָזינג די בימעטאַל ין דער טערמאַל מאַגנעטיק סטרייקער צו בייגן, אַזוי טריגערינג די טריפּינג מעקאַניזאַם.

2. לילעקטאָר סטרייקער: עס ניצט עלעקטראָניש קאַמפּאָונאַנץ צו דערקענען קראַנט ענדערונגען און קאָנטראָלירן די אַקציע פון די טריפּינג מעקאַניזאַם. ווען אַן אַבנאָרמאַל קראַנט איז דיטעקטאַד, די עלעקטראָניש סטרייקער סענדז אַ סיגנאַל צו די טריפּפּינג מעקאַניזאַם צו שנייַדן אַוועק די קרייַז.

אַפּלאַקיישאַן סינעריאָוז פון מקב

מקבס זענען וויידלי געניצט אין עלעקטריקאַל סיסטעמען אין רעזידענטשאַל, געשעפט און ינדאַסטריאַל געביטן צו באַשיצן סערקאַץ און עקוויפּמענט פון אַבנאָרמאַל קעראַנץ. זיי זענען יוזשאַוואַלי אינסטאַלירן אין פאַרשפּרייטונג באָקסעס, וואַטבאָרדז אָדער קאָנטראָל קאַבאַנאַץ און זענען געניצט ווי די הויפּט באַשטימען אָדער צווייַג באַשטימען פון אַ קרייַז.

סעלעקציע און ינסטאַלירונג פון מקבס

1. סעלעקטיאָן: ווען סעלעקטינג מקבס, איר דאַרפֿן צו באַטראַכטן סיבות אַזאַ ווי די רייטאַד קראַנט פון די קרייַז, וואָולטידזש מדרגה, שוץ קעראַקטעריסטיקס, און צי די ליקאַדזש שוץ איז פארלאנגט. עס איז אויך וויכטיק צו ענשור אַז די אויסגעקליבן סטב 63 מיניאַטורע קרייַז ברעאַקעראַלז מיט היגע עלעקטריקאַל זיכערקייַט סטאַנדאַרדס און רעגיאַליישאַנז.

2. לייאַליישאַן: סטמ 8-63 מיניאַטורע קרייַז צוימען 6k 2P 2P 4 פּ 16 פּ 16 ס זאָל זיין אינסטאַלירן אין אַ טרוקן, ווענאַלייטיד סוויווע פריי פון קעראָוסיוו גאַסאַז און סיקיורלי. בעשאַס ינסטאַלירונג, באַטייַטיק עלעקטריקאַל זיכערקייַט רעגיאַליישאַנז און אָפּערייטינג פּראָוסידזשערז זאָל זיין באמערקט.
