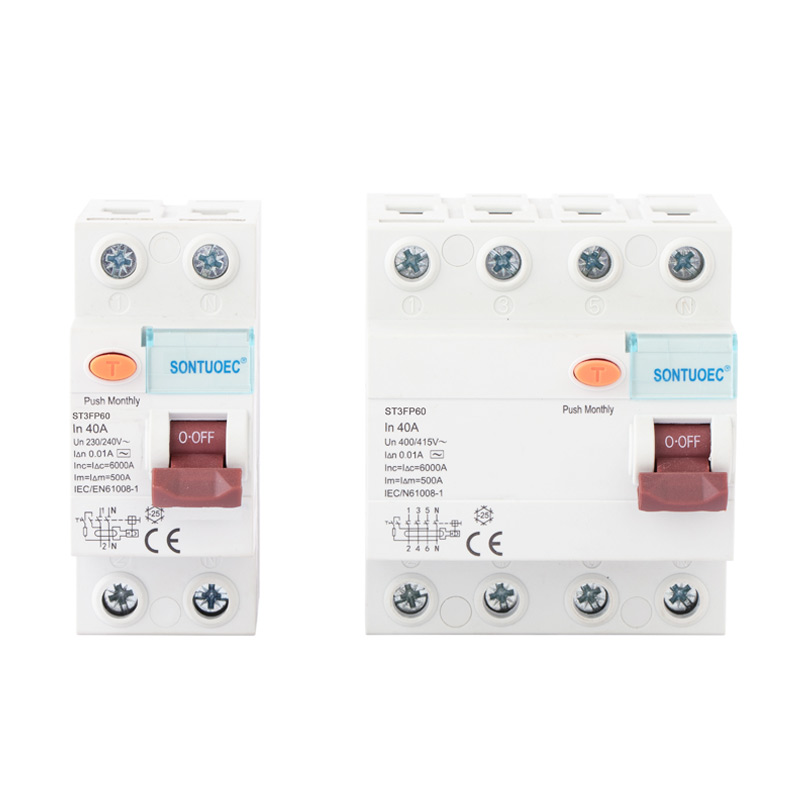

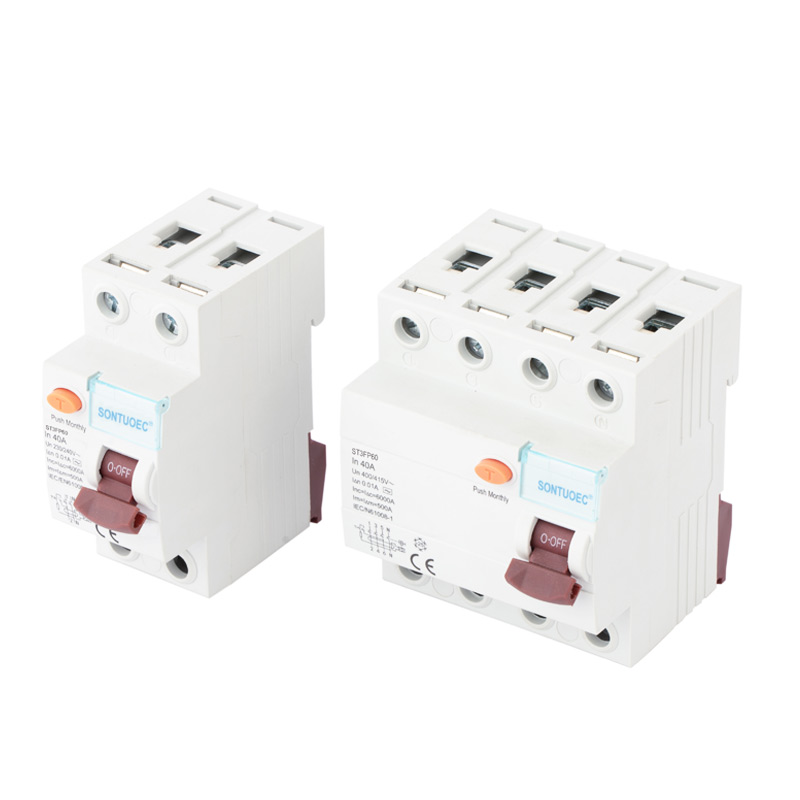

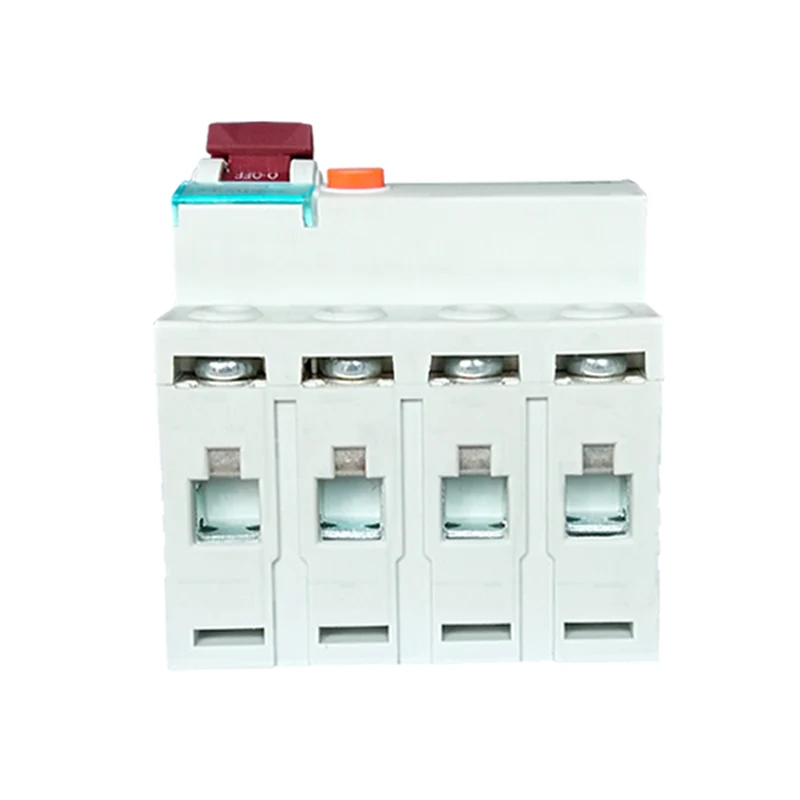

4P 40A/10mA ריזידזשואַל קראַנט קרייַז ברעאַקער

די 4P 40A / 10mA ריזידזשואַל קראַנט קרייַז צוימען איז אַ ריזידזשואַל קראַנט קרייַז צוימען מיט 4 פּויליש (ד"ה 3-פאַסע פייער און נול ווירעס) וואָס איז רייטאַד ביי 40 אַמפּס און איז ביכולת צו אויטאָמאַטיש שנייַדן אַוועק די קרייַז ווען די ריזידזשואַל קראַנט אין די קרייַז איז דיטעקטאַד צו זיין ביי אָדער העכער 10 מילימאַמפּס. דער מיטל איז דער הויפּט געניצט צו פאַרמייַדן עלעקטריקאַל פירעס און עלעקטראָקוטיאָן אַקסאַדאַנץ און צו באַוואָרענען פּערזענלעך און ויסריכט זיכערקייַט.

מאָדעל:ST3FP60

שיקן אָנפרעג

פּראָדוקט באַשרייַבונג

מאָדעל:	ST3FP60
סטאַנדאַרד	IEC61008-1
רעזידענטשאַל קראַנט קעראַקטעריסטיקס:	און, און
פּאָול נומער:	2P, 4P
רייטאַד קראַנט:	16 א, 25 א, 32 א, 40 א, 63 א;
רייטאַד וואָולטידזש:	230/400 וו אַק
רייטאַד אָפטקייַט:	50/60 הז
רייטאַד רעזידענטשאַל אַפּערייטינג קראַנט IΔn:	10mA, 30mA, 100mA, 300mA, 500mA
רייטאַד ריזידזשואַל ניט-אַפּערייטינג קראַנט איך Δנאָ:	≤0.5IΔn
רייטאַד קאַנדישאַנאַל שאָרט-קרייַז קראַנט ינק:	6000A
רייטאַד קאַנדישאַנאַל ריזידזשואַל קורץ-קרייַז קראַנט IΔc:	6000A
טריפּינג געדויער:	ינסטאַנטאַניאַס טריפּינג ≤0.1 סעק
רעזידענטשאַל טריפּינג קראַנט קייט:	0.5IΔn~IΔn
עלעקטראָ-מעטשאַניקאַל ענדעראַנס:	4000 סייקאַלז
פאַסטענינג טאָרק:	2.0Nm
קשר וואָקזאַל:	שרויף וואָקזאַל זייַל וואָקזאַל מיט קלאַמערן
ייַנמאָנטירונג:	35 מם דין רעלס מאַונטינג

פּרינציפּ פון אָפּעראַציע

די אַפּערייטינג פּרינציפּ פון דעם קרייַז צוימען איז באזירט אויף די קראַנט וואָג פּרינציפּ. אונטער נאָרמאַל טנאָים, די קעראַנץ וואָס אַרייַן און לאָזן די קרייַז זאָל זיין גלייַך אין אַ שורה וואָס גייט דורך אַ מאַסע. אָבער, ווען עס איז אַ ינסאַליישאַן שולד אין די שורה אָדער ווען אַ מענטש קומט אין קאָנטאַקט מיט די קרייַז, דאָס קען פירן צו קראַנט ליקאַדזש, וואָס מאכט די קעראַנץ אין און אויס פון די קרייַז אַנבאַלאַנסט. אין דעם פונט, די קראַנט טראַנספאָרמער ין די קרייַז צוימען וועט דעטעקט דעם אַנבאַלאַנסט קראַנט און גער עס אין אַן עלעקטריקאַל סיגנאַל. דער עלעקטראָניש קרייַז וועט פאַרשטאַרקן, פאַרגלייַכן און פּראָצעס דעם סיגנאַל, און ווען דער סיגנאַל ריטשאַז אַ פּריסעט שוועל, ד"ה ווען די ריזידזשואַל קראַנט ריטשאַז אָדער יקסידז 10 מיליאַמפּס, די קרייַז צוימען וועט געשווינד שנייַדן אַוועק די קרייַז.

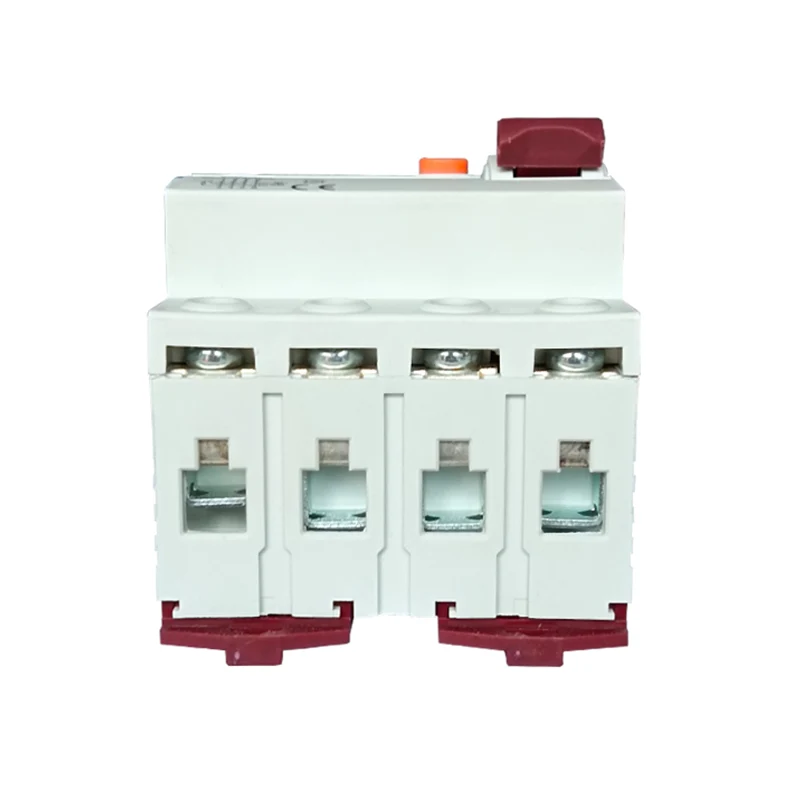

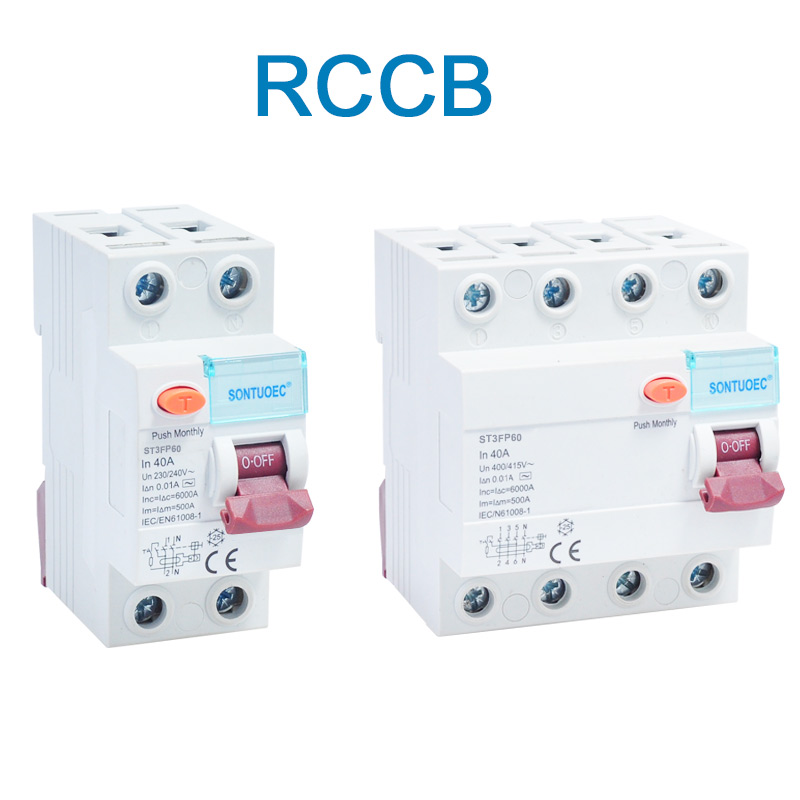

4P 40A/10mA Residual Current Circuit Breaker

הויפּט פֿעיִקייטן

הויך סענסיטיוויטי: קענען צו דעטעקט קליינטשיק ליקאַדזש קראַנט (10 מאַ) און שנייַדן אַוועק די קרייַז אין צייט צו פאַרמייַדן עלעקטריקאַל פירעס און עלעקטריש קלאַפּ אַקסאַדאַנץ.

שנעל ענטפער: אַמאָל די ליקאַדזש קראַנט איז דיטעקטאַד, די קרייַז צוימען וועט שנייַדן אַוועק די קרייַז אין אַ זייער קורץ צייט (יוזשאַוואַלי אין טענס פון מיליסעקאַנדז).

ווערסאַטילאַטי: אין אַדישאַן צו די יקערדיק ליקאַדזש שוץ פונקציע, די קרייַז צוימען קען אויך האָבן אָווערלאָאַד און קורץ-קרייַז שוץ פאַנגקשאַנז.

גרינג צו ינסטאַלירן און טייַנען: עס יוזשאַוואַלי אַדאַפּץ מאַדזשאַלערייזד פּלאַן, וואָס איז גרינג צו ינסטאַלירן און דיסמאַנאַל. דערווייַל, זייַן פּשוט ינערלעך סטרוקטור מאכט עס גרינג צו טייַנען און אָוווערכאָל.
