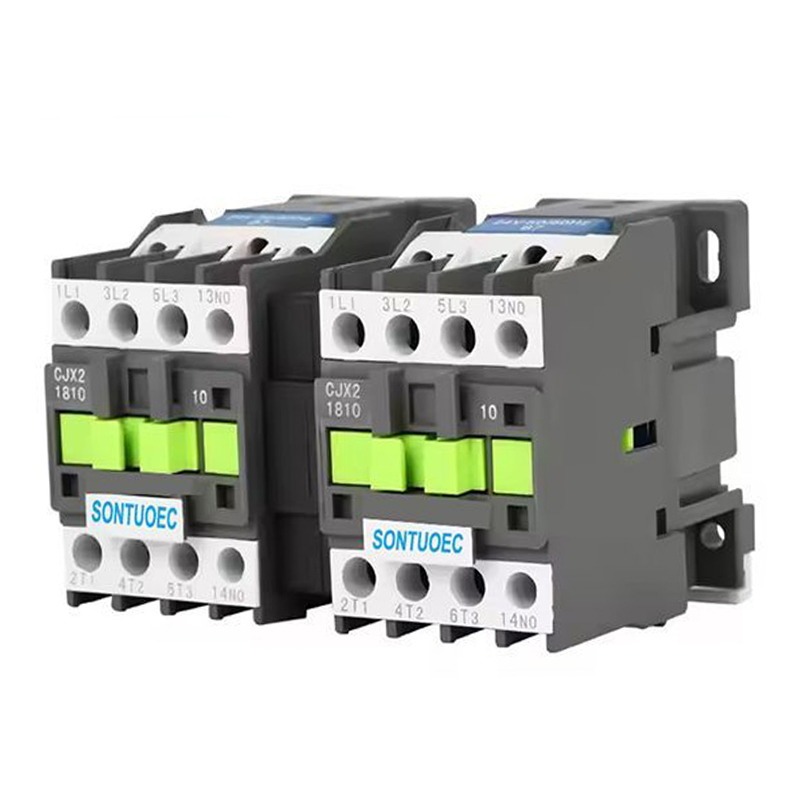

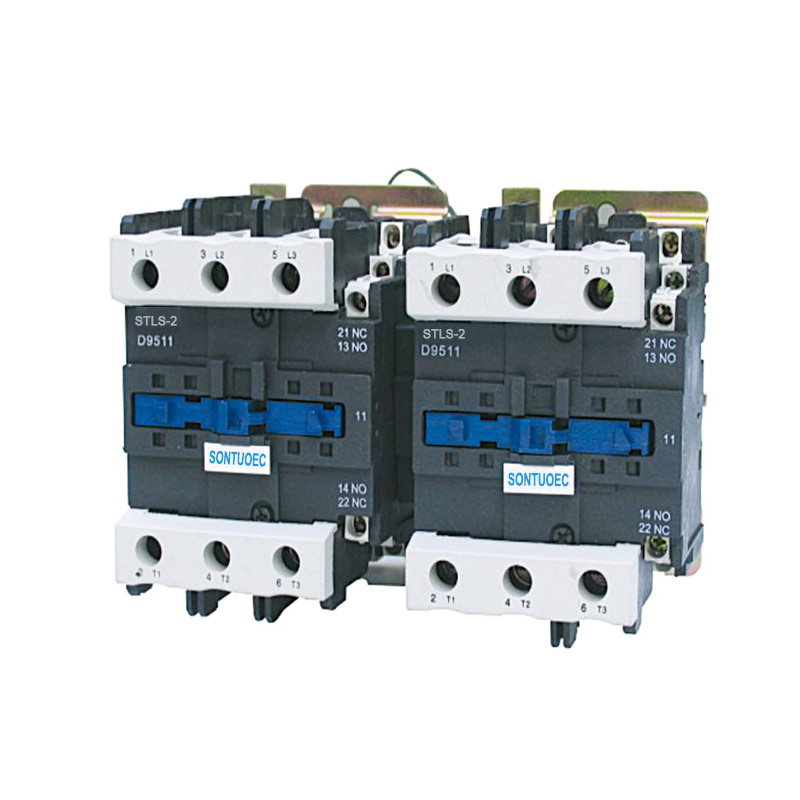

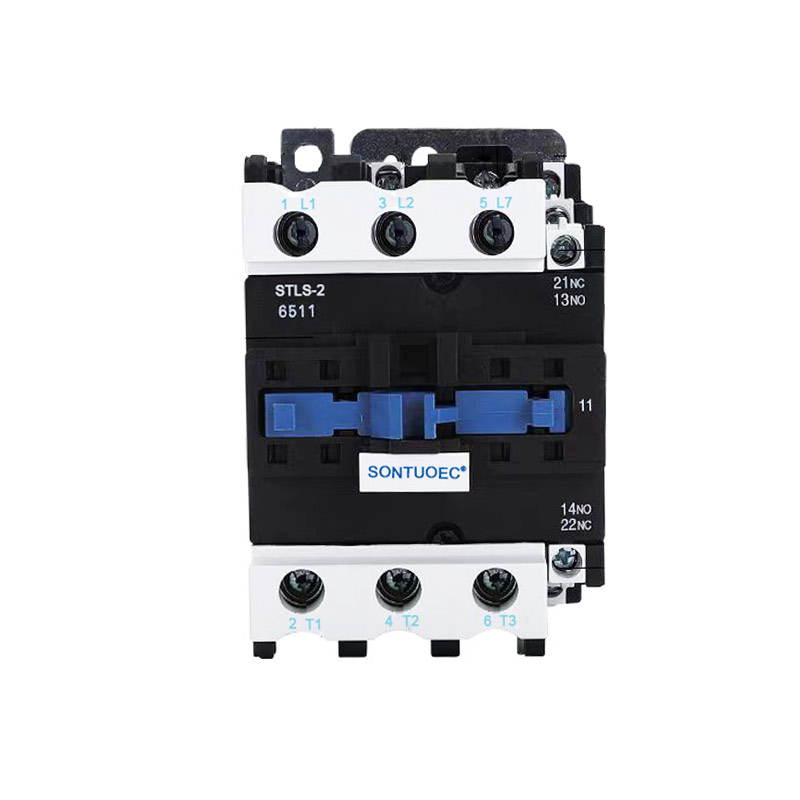

סטלס-2 (קדזשקסנומקס) סעריע מעטשאַניקאַל ינטערלאַקינג קאָנטאַקטאָר

סטלס-2 (קדזשקס 2) סעריע מעטשאַניקאַל ינטערלאַקינג קאָנטאַקטאָר איז פּאַסיק פֿאַר נוצן אין די סערקאַץ אַרויף צו די רייטאַד וואָולטידזש 660 וו אַק 50 הז, קראַנט 620 אַ, פֿאַר קאַנווערטאַבאַל קאַנטראָולינג די מאָטאָר. דעם מעטשאַניקאַל ינטערלאַקינג מיטל ינשורז קאָנטאַקט טשיינדזשאָוווער פון די צוויי קאַנווערטאַבאַל קאָנטאַקטאָרס. עס קאַנפאָרמז צו IEC60947-4-1 סטאַנדאַרדס.

מאָדעל:STLS-2(CJX2)

שיקן אָנפרעג

פּראָדוקט באַשרייַבונג

טיפּ		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
רייטאַד ינסאַליישאַן וואָולטידזש		660	660	660	660	660	660	660	660	660	660
קאַנווענשאַנאַל טערמאַל		20	24	32	40	50	60	75	80	110	125
קראַנט		20	24	32	40	50	60	75	80	110	125
רייטאַד אַפּעריישאַנאַל		9	12	16	25	32	40	50	63	80	95
קראַנט		9	12	16	25	32	40	50	63	80	95
קאַנטראָולד	220V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
מאַכט (קוו)	380 וו	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 וו	4	5.5	9	11	15	22	35	37	45	45
	440וו	4	5.5	9	11	15	22	30	37	45	45
	660 וו	5.5	7.5	10	15	18.5	30	33	37	45	45
באַמערקונג		די ינסטאַלירונג פון די					די ינסטאַלירונג פון די
		רילייז קענען נוצן צוויי סקרוז					רילייז קענען דרייַ
		און אויך נוצן די 35 מם					סקרוז און אויך נוצן די
		ייַנמאָנטירונג רעלס					75 מם אָדער 35 מם ינסטאַלירונג
							רעלס

סטרוקטור און קעראַקטעריסטיקס

סטרוקטור:

3P אַק קאָנטאַקטאָר יוזשאַוואַלי באשטייט פון ילעקטראָומאַגנעטיק סיסטעם (אַרייַנגערעכנט שפּול, האַרץ, אאז"ו ו), קאָנטאַקט סיסטעם (אַרייַנגערעכנט הויפּט קאָנטאַקט און אַגזיליערי קאָנטאַקט), קרייַזבויגן יקסטינגגווישינג מיטל און שאָל און אנדערע טיילן. צווישן זיי, די הויפּט קאָנטאַקט איז געניצט צו פירן הויך קראַנט, און אַגזיליערי קאָנטאַקט איז געניצט צו פאַרשטיין די טראַנסמיסיע און באַמערקונגען פון קאָנטראָל סיגנאַלז.

פֿעיִקייטן:

מיט דריי פרייַ קאָנטאַקטן, עס קענען קאָנטראָלירן דריי-פאַסע מאַכט און איין נול שורה אין דער זעלביקער צייט.

די קאָנטאַקט סיסטעם איז געמאכט פון הויך קוואַליטעט מאַטעריאַלס מיט גוט קאַנדאַקטיוואַטי און טראָגן קעגנשטעל.

די ילעקטראָומאַגנעטיק סיסטעם האט גענוג סאַקשאַן קראַפט צו רילייאַבלי דינגען און מעלדונג די קאָנטאַקטן.

די קרייַזבויגן יקסטינגגווישינג מיטל קענען יפעקטיוולי פאַרלעשן די קרייַזבויגן דזשענערייטאַד ווען די קאָנטאַקטן זענען דיסקאַנעקטיד, פּראַטעקטינג די קאָנטאַקטן פון שעדיקן.

סטלס-2 (קדזשקס 2) סעריע מעטשאַניקאַל ינטערלאַקינג קאָנטאַקטאָר איז פּאַסיק פֿאַר ניצן די סערקאַץ רייטאַד וואָולטידזש אַרויף צו 660 וו אַק 50 הז אָדער 60 הז, רייטאַד קראַנט אַרויף צו 95 אַ, פֿאַר מאכן און ברייקינג, אָפט סטאַרטינג און קאַנטראָולינג די אַק מאָטאָר. קאַמביינד מיט די אַגזיליערי קאָנטאַקט בלאָק, טייַמער פאַרהאַלטן און מאַשין ינטערלאַקינג מיטל עטק, עס ווערט די פאַרהאַלטן קאָנטאַקטאָר, מעטשאַניקאַל ינטערלאַקינג קאָנטאַקטאָר, שטערן-דעלטאַ סטאַרטער. מיט די טערמאַל רעלע, עס איז קאַמביינד אין די ילעקטראָומאַגנעטיק סטאַרטער. דער קאָנטאַקטאָר איז געשאפן לויט IEC 60947-1.

פּרינציפּ פון אָפּעראַציע

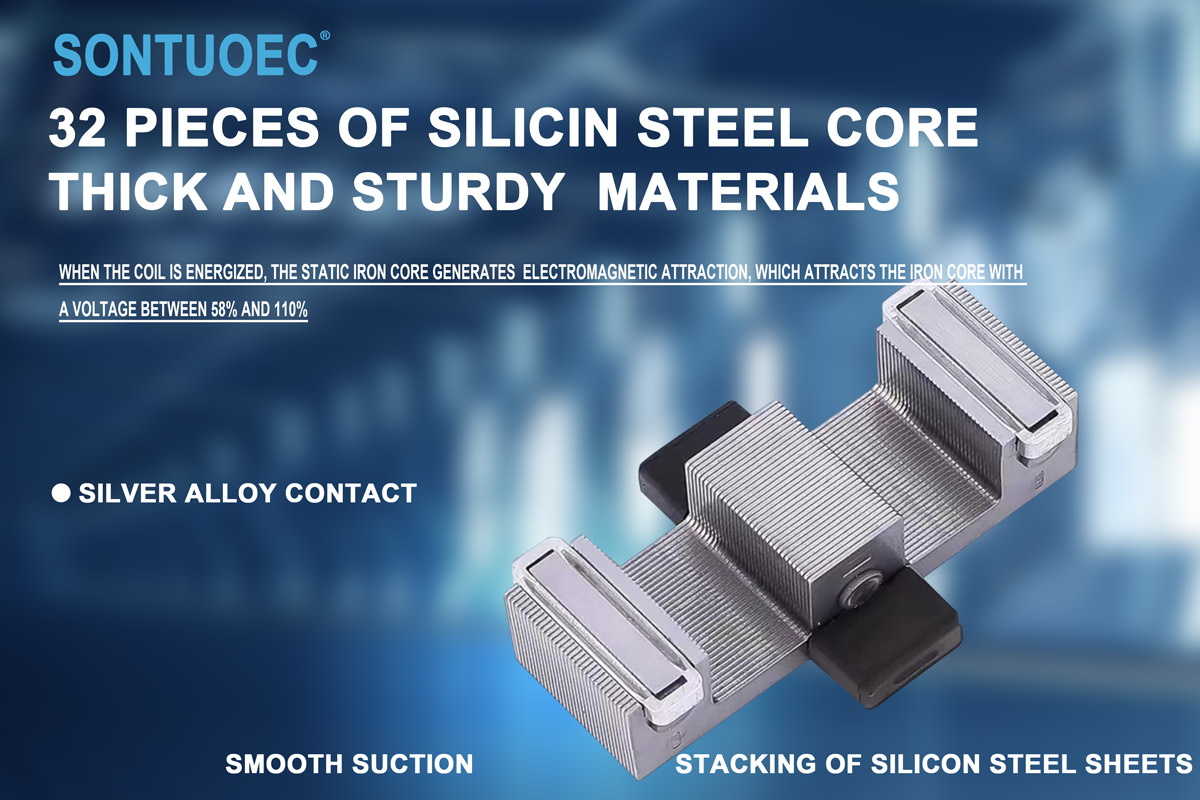

ווען די שפּול פון די 3P AC קאָנטאַקטאָר איז ענערדזשייזד, די אייַזן האַרץ דזשענערייץ מאַגנאַטיזאַם און אַטראַקץ די קאָנטאַקט סיסטעם צו פאַרמאַכן, אַזוי קאַנעקטינג די דריי-פאַסע מאַכט צושטעלן און אַ נול דראָט. ווען די שפּול איז די-ענערדזשייזד, די האַרץ פארלירט זיין מאַגנאַטיזאַם און די קאָנטאַקט סיסטעם סעפּערייץ אונטער דער קאַמף פון אַ קוואַל, אַזוי דיסקאַנעקטיד די דריי-פאַסע מאַכט צושטעלן פון די נול שורה. אין דעם וועג, די 3P אַק קאָנטאַקטאָר קענען פאַרשטיין ווייַט קאָנטראָל פון עלעקטריקאַל לאָודז.

אַפּפּליקאַטיאָן סינעריאָוז

3P אַק קאָנטאַקטאָר איז וויידלי געניצט אין פאַרשידן מאַכט סיסטעמען וואָס דאַרפֿן צו קאָנטראָלירן דריי-פאַסע מאַכט און איין נול שורה אין דער זעלביקער צייט, אַזאַ ווי:

ינדוסטריאַל אָטאַמיישאַן פעלד: געניצט צו קאָנטראָלירן די מאָטאָר אָנהייב, האַלטן און פאַרקערט אַפּעריישאַנז.

מאַכט סיסטעם: געניצט צו פאַרשטיין ווייַט קאָנטראָל און שוץ פון מאַכט סיסטעם.

בנין אָטאַמיישאַן: געניצט צו קאָנטראָלירן די אָנהייב און האַלטן פון לייטינג, לופטקילונג און אנדערע ויסריכט.
