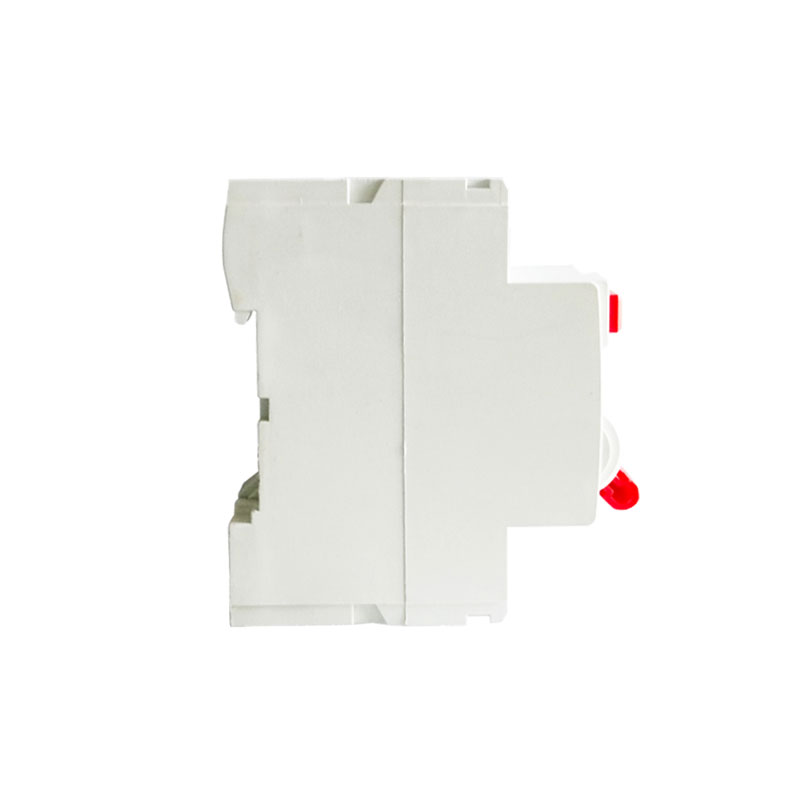

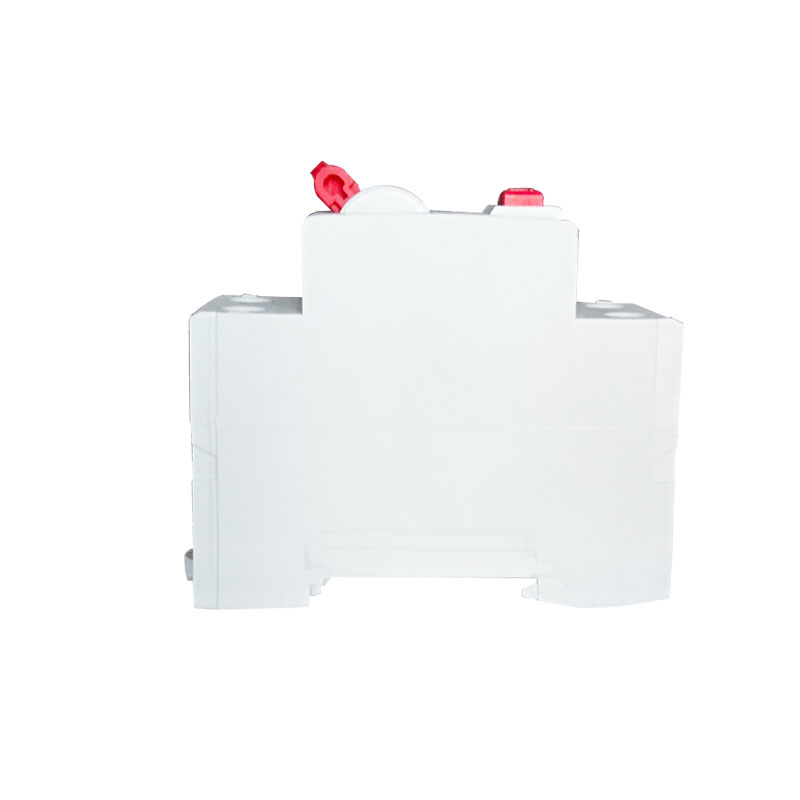

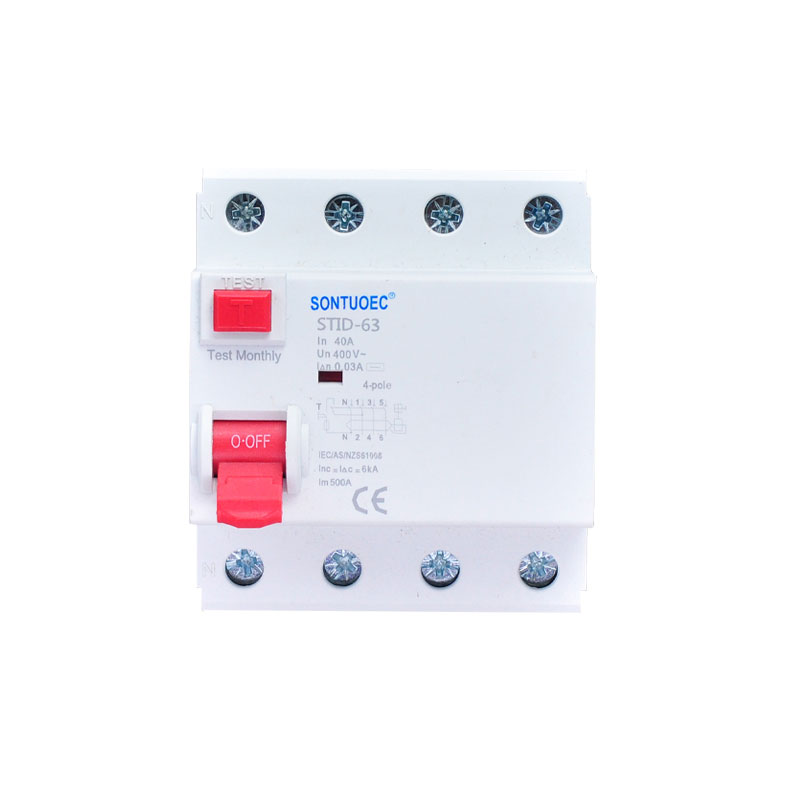

STID-63 RCCB

STID-63 RCCB, פול נאָמען רעזידענטשאַל קראַנט קרייַז ברעאַקער (STID-63 RCCB), איז אַן עלעקטריקאַל זיכערקייַט מיטל ספּאַסיפיקלי דיזיינד צו פאַרמייַדן עלעקטריקאַל פירעס און ילעקטראָוושאַן אַקסאַדאַנץ. דער הויפּט מאָניטאָרס די ריזידזשואַל קראַנט אין די קרייַז, ד"ה די חילוק צווישן די קראַנט פון די פייַער שורה און די נול שורה. ווען דער חילוק (יוזשאַוואַלי געפֿירט דורך ליקאַדזש) יקסידז אַ פּריסעט ווערט, די STID-63 RCCB וועט אויטאָמאַטיש שנייַדן די קרייַז אין אַ זייער קורץ צייט, אַזוי פּראַטעקטינג די פערזענלעכע זיכערקייַט און די ויסריכט פון שעדיקן.

מאָדעל:STID-63

שיקן אָנפרעג

פּראָדוקט באַשרייַבונג

מאָדע	עלעקטראָ-מאַגנעטיק טיפּ, עלעקטראָניש טיפּ
סטאַנדאַרד	IEC61008-1
רעזידענטשאַל קראַנט קעראַקטעריסטיקס	א, און ג, ש
פלאָקן	2P 4P
רייטאַד מאכן און ברייקינג קאַפּאַציטעט	500 אַ (אין = 25 אַ 40 אַ) אָדער 630 אַ (אין = 63 אַ)
רייטאַד קראַנט (א)	16,25,40,63אַ
רייטאַד אָפטקייַט (הז)	50/60
רייטאַד וואָולטידזש	AC 230(240)400(415) רייטאַד אָפטקייַט: 50/60 הז
רייטאַד ריזידזשואַל אַפּערייטינג קראַנט I/n(A)	0.03, 0.1, 0.3, 0.5;
רייטאַד ריזידזשואַל ניט אַפּערייטינג קראַנט איך ניט	0.5י ן
רייטאַד קאַנדישאַנאַל שאָרט-קרייַז קראַנט ינק	6KA
רייטאַד קאַנדישאַנאַל ריזידזשואַל קורץ-קרייַז Current I Ac	6KA
שוץ קלאַס	IP20
אויף סאַמעטריקאַל טומל רעלס 35 מם פּאַנעל מאַונטינג

די הויפּט פאַנגקשאַנז פון STID-63 RCCB

ליקאַדזש שוץ: די האַרץ פֿונקציע פון די STID-63 RCCB איז צו דעטעקט ריזידזשואַל קראַנט אין דעם קרייַז און געשווינד שנייַדן אַוועק די קרייַז ווען ליקאַדזש איז דיטעקטאַד. רעזידענטשאַל קעראַנץ זענען יוזשאַוואַלי געפֿירט דורך דאַמידזשד עקוויפּמענט ינסאַליישאַן, צעבראכן ווירעס אָדער מענטש עלעקטראָקוטיאָן.

פערזענלעכע זיכערקייַט שוץ: דורך געשווינד שנייַדן אַוועק די ליקאַדזש קרייַז, די STID-63 RCCB קענען יפעקטיוולי פאַרמייַדן עלעקטראָקוטיאָן אַקסאַדאַנץ און באַשיצן די לעבן פון פּערסאַנעל.

עלעקטרישע פייער פארהיטונג: ליקאַדזש פון עלעקטרע קענען פירן צו אָוווערכיטינג פון די קרייַז, וואָס אין קער קענען פירן צו אַ פייער, און די STID-63 RCCB ס פּינטלעך דיסקאַנעקשאַן פֿונקציע העלפּס צו פאַרמייַדן אַזאַ עלעקטריקאַל פירעס.

פּרינציפּ פון אָפּעראַציע פון די STID-63 RCCB

די STID-63 RCCB כּולל אַן ינערלעך ריזידזשואַל קראַנט טראַנספאָרמער צו דעטעקט די ריזידזשואַל קראַנט אין דעם קרייַז. ווען די ריזידזשואַל קראַנט יקסידז אַ פּריסעט ווערט, די טראַנספאָרמער טריגערז די מעלדונג מעקאַניזאַם ין די STID-63 RCCB, וואָס מאכט עס געשווינד שנייַדן אַוועק די קרייַז.

1. רעזידענטשאַל קראַנט טראַנספאָרמער: עס איז יוזשאַוואַלי אַ רינג-שייפּט אייַזן האַרץ וואָס ראַפּס אַרום די פייַער און נול ווירעס פון דעם קרייַז. ווען עס איז אַ ימבאַלאַנס פון קראַנט צווישן די פייער און נול ווירעס (ד"ה עס איז אַ ריזידזשואַל קראַנט), דער טראַנספאָרמער סענסיז דעם ימבאַלאַנס און דזשענערייץ מאַגנעטיק פלאַקס.

2. טריפּינג מעקאַניזאַם: ווען די טראַנספאָרמער דיטעקץ אַ ריזידזשואַל קראַנט וואָס יקסידז אַ פּריסעט ווערט, עס טריגערז די טריפּינג מעקאַניזאַם. די טריפּינג מעקאַניזאַם קען זיין אַן ילעקטראָומאַגנעטיק, אַ מעטשאַניקאַל קוואַל, אָדער עטלעכע אנדערע טיפּ פון מעקאַניזאַם געניצט צו געשווינד שנייַדן אַוועק די קרייַז.

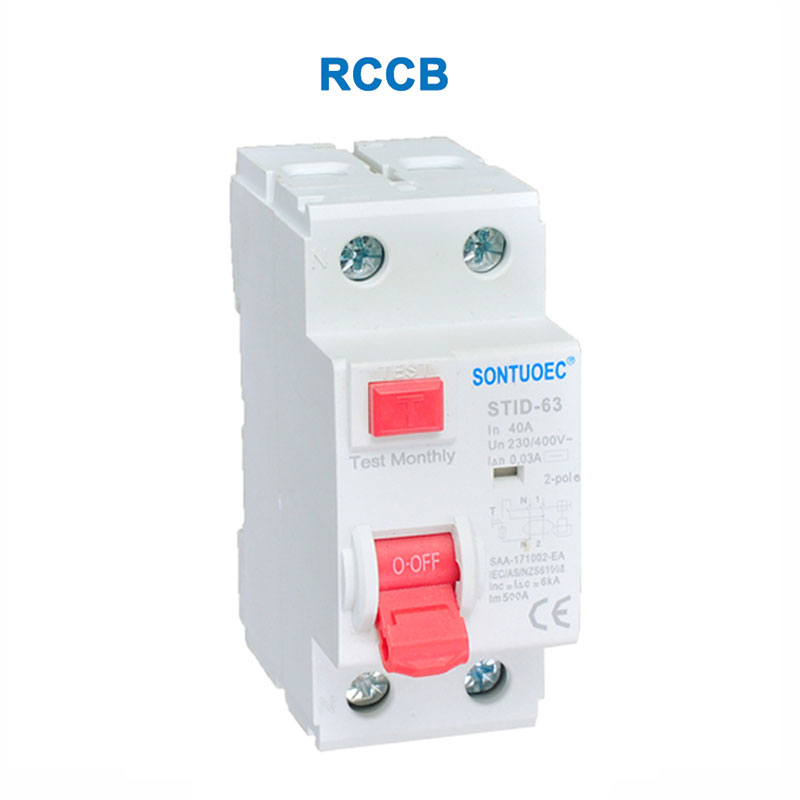

STID-63 RCCB

פֿעיִקייטן פון STID-63 RCCB

הויך סענסיטיוויטי: STID-63 RCCB קענען געשווינד דעטעקט קליין ליקאַדזש קראַנט און שנייַדן אַוועק די קרייַז אין אַ זייער קורץ צייט.

הויך רילייאַבילאַטי: נאָך שטרענג טעסטינג און סערטאַפאַקיישאַן, STID-63 RCCBs האָבן הויך רילייאַבילאַטי און פעסטקייַט און קענען אַרבעטן סטאַביל פֿאַר אַ לאַנג צייַט.

גרינג צו ינסטאַלירן און טייַנען: STID-63 RCCB יוזשאַוואַלי אַדאַפּץ מאַדזשאַלער פּלאַן, גרינג צו ינסטאַלירן און טייַנען.

ברייט קייט פון שוץ: STID-63 RCCBs זענען פּאַסיק פֿאַר אַ ברייט קייט פון עלעקטריקאַל סיסטעמען, אַרייַנגערעכנט רעזידענטשאַל, געשעפט און ינדאַסטרי.

אַפּפּליקאַטיאָן סינעריאָוז פון STID-63 RCCB

STID-63 RCCBs זענען וויידלי געניצט אין סיטואַטיאָנס ווו עס איז אַ נויט צו פאַרמייַדן פערזענלעכע שאָדן און עלעקטריקאַל פירעס געפֿירט דורך ליקאַדזש פון עלעקטרע. למשל:

1.רעזידענטשאַל עלעקטריקאַל סיסטעם: אין אַ וווינאָרט, STID-63 RCCBs זענען יוזשאַוואַלי אינסטאַלירן אין די הויפּט פאַרשפּרייטונג קעסטל אָדער צווייַג פאַרשפּרייטונג קעסטל צו באַשיצן די עלעקטריקאַל סערקאַץ פון די גאנצע וווינאָרט אָדער אַ ספּעציפיש געגנט.

2. קאַמערשאַל עלעקטריקאַל סיסטעמען: אין געשעפט בנינים, STID-63 RCCBs קען זיין געניצט צו באַשיצן סערקאַץ אין אָפאַסיז, סטאָרז, רעסטראַנץ און אנדערע לאָוקיישאַנז.

3. ינדאַסטריאַל עלעקטריקאַל סיסטעמען: אין ינדאַסטריאַל געביטן, STID-63 RCCBs זענען טיפּיקלי געניצט צו באַשיצן קריטיש סערקאַץ אַזאַ ווי פּראָדוקציע שורות, מעטשאַניקאַל ויסריכט און קאָנטראָל סיסטעמען.
