סטה -0 40 סעריע טערמאַל אָווערלאָאַד רעלע

סטה-40 סעריע טערמאַל אָווערלאָאַד רעלע איז פּאַסיק פֿאַר די קרייַז פון אַק 50/060 הז, רייטאַד אַפּעריישאַנאַל וואָולטידזש אַרויף צו 666 וו. און עס קענען פאַרשטיין די פונקציע פון אָווערלאָאַד און פאַסע דורכפאַל שוץ פֿאַר אַק מאָטאָר. דער פּראָדוקט קאַנפאָרמז צו GB14048.4, IEC60947-4-1 נאָרמאַל.

מאָדעל:STH-40

שיקן אָנפרעג

פּראָדוקט באַשרייַבונג

הויפּט טעכניש פּאַראַמעטער:

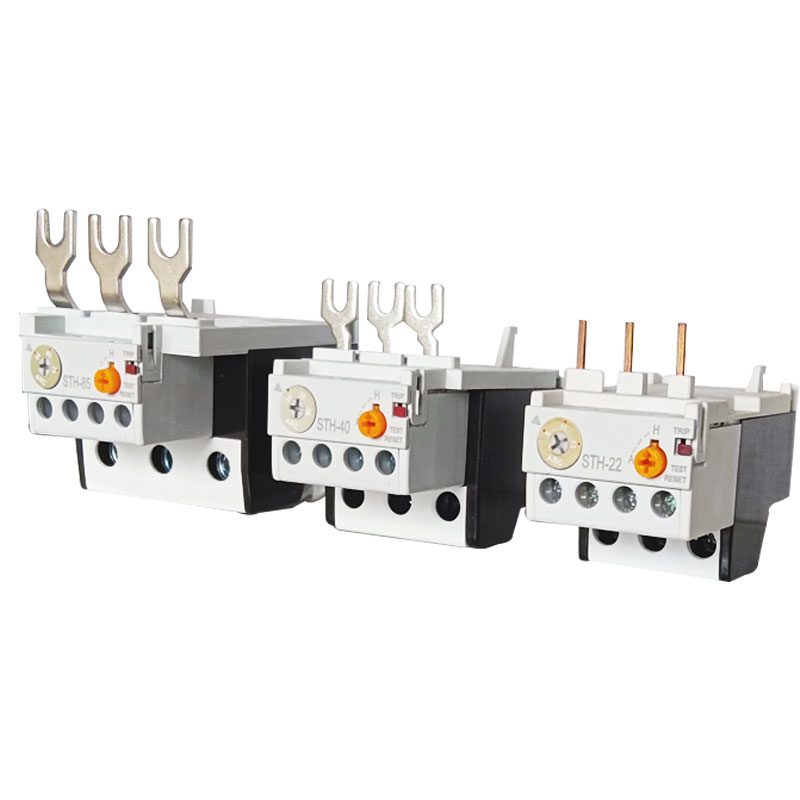

מאָדעל	קראַנט	פּאַסיק קאָנטאַקטאָרס
סטה -22 / 3	0.4-63 אַ	GMC-9 ~ 22
סטה -22 / 3	0.63-1-	GMC-9 ~ 22
סטה -22 / 3	1-1.6 אַ	GMC-9 ~ 22
סטה -22 / 3	1.6-2.5 אַ	GMC-9 ~ 22
סטה -22 / 3	2.5-4 אַ	GMC-9 ~ 22
סטה -22 / 3	4-6 אַ	GMC-9 ~ 22
סטה -22 / 3	5-8 אַ	GMC-9 ~ 22
סטה -22 / 3	6-9a	GMC-9 ~ 22
סטה -22 / 3	7-10 אַ	GMC-12 ~ 22
סטה -22 / 3	9-13 אַ	GMC-12 ~ 22
סטה -22 / 3	12-18 אַ	GMC-18 ~ 22
סטה -22 / 3	16-22 אַ	GMC-22
סטה -40 / 3	18-26 א	GMC-32 ~ 40
סטה -40 / 3	24-36 אַ	GMC-32 ~ 40
סטה -40 / 3	28-40a	GMC-40
סטה -85 / 3	34-50 אַ	GMC-50 ~ 85
סטה -85 / 3	45-65a	GMC-50 ~ 85
סטה -85 / 3	54-75 אַ	GMC-65 ~ 85
סטה -85 / 3	63-85a	GMC-75 ~ 85

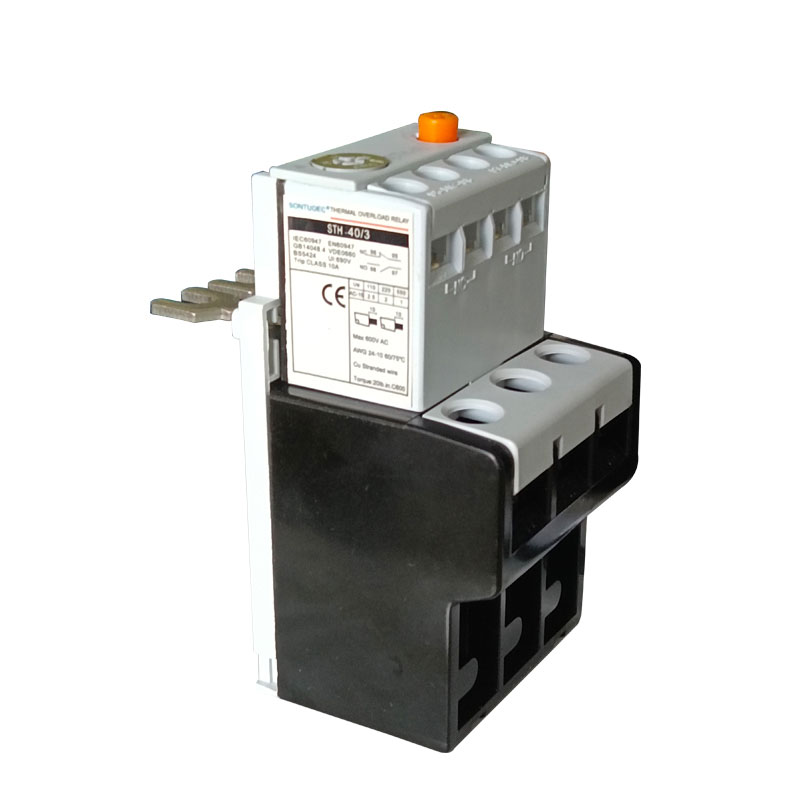

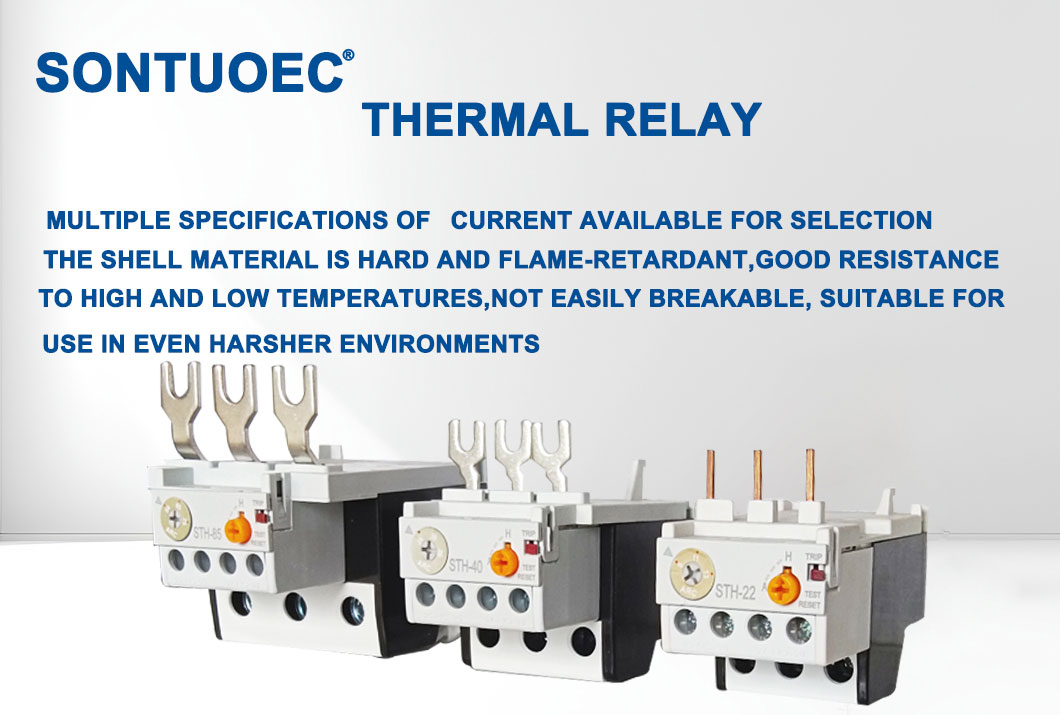

STH-40 Series Thermal Overload Relay

הויפּט פאַנגקשאַנז

מאָטאָרסיקלע: די הויפּט פונקציע פון די טערמאַל אָווערלאָאַד רעלע איז צו פאַרמייַדן די מאָטאָר פון דאַמידזשד רעכט צו אָווערלאָאַד. ווען דער מאָטאָר איז אָוווערלאָודיד, די טערמאַל אָווערלאָאַד רעלע וועט שנייַדן אַוועק די מאַכט צושטעלן אין צייט צו פאַרמייַדן די מאָטאָר ברענען רעכט צו אָוווערכיטינג.

שוץ פון מאַכט שורות: אין אַדישאַן צו באַשיצן די מאָטאָר, טערמאַל אָווערלאָאַד רעלע קענען אויך באַשיצן די מאַכט שורות. ווען דער מאָטאָר איז אָוווערלאָודיד, די קראַנט וועט פאַרגרעסערן, וואָס קען פירן צו אָוווערכיטינג און מעלטינג פון מאַכט שורות. דורך דיטעקטינג די ענדערונג אין קראַנט, די טערמאַל אָווערלאָאַד רעלע דיטערמאַנז צי די מאַכט שורה איז אָוווערלאָודיד און שנייַדן אַוועק די מאַכט צושטעלן אויב נייטיק.

פֿאַרבעסערן די זיכערקייַט פון מאַכט סיסטעם: טערמאַל אָווערלאָאַד רעלע קענען יפעקטיוולי פאַרמייַדן די שעדיקן פון מאָטאָר און מאַכט שורה, אַזוי רידוסינג די דורכפאַל קורס מאַכט סיסטעם און פֿאַרבעסערן די זיכערקייַט פון מאַכט סיסטעם.

פּרינציפּ פון אָפּעראַציע

די אַפּערייטינג פּרינציפּ פון די טערמאַל אָווערלאָאַד רעלע איז דער הויפּט באזירט אויף די קראַנט טערמאַל ווירקונג און די טעמפּעראַטור סענסינג פּראָפּערטיעס פון בימעטאַל. ווען אַ אָווערלאָאַד אַקערז אין אַ מאָטאָר, די קראַנט ינקריסאַז, וואָס געפֿירט מער היץ צו זיין דזשענערייטאַד אין די באַהיצונג עלעמענט פון דער טערמאַל אָווערלאָאַד רעלע. די היץ איז טראַנספערד צו די בימעטאַל, וואָס בייגן ווען העאַטעד ווייַל עס איז געמאכט פון צוויי אַלויז מיט גרויס דיפעראַנסיז אין קאָואַפישאַנץ פון לינעאַר יקספּאַנשאַן. ווען די בימעטאַל בענדס צו אַ זיכער מאָס, עס וועט צינגל די ילעקטראָומאַגנעטיק שפּול צו זיין ענערדזשייזד, וואָס אין קער וועט פאָרן די קאָנטאַקטן צו האַנדלען מיט די מאַכט צושטעלן פון מאַכט צושטעלן.

אַפּלאַקיישאַן פאַרנעם

טערמאַל אָווערלאָאַד רעלע איז יוזשאַוואַלי געניצט אין סערקאַץ מיט אַק 50 הז, רייטאַד ינסאַליישאַן וואָולטידזש פון 660 וו און קראַנט 0.1 ~ 630 אַ, און איז דער הויפּט געניצט פֿאַר אָווערלאָאַד און פאַסע ברעכן שוץ פון דריי-פאַסע. עס קענען אויך זיין געניצט צו פאָרעם אַ סטאַרטער מיט אַ אַדאַפּטעד אַק קאָנטאַקטאָר צו צושטעלן פולשטענדיק שוץ פֿאַר די מאָטאָר.

פּראָדוקט פֿעיִקייטן

פּשוט סטרוקטור: דעם טערמאַל אָווערלאָאַד רעלע יוזשאַוואַלי אַדאַפּט אַ לעפיערעך פּשוט סטראַקטשעראַל פּלאַן, אַזוי גרינג צו ינסטאַלירן און נוצן.

פול-פיטשערד: אין אַדישאַן צו די יקערדיק אָווערלאָאַד שוץ, עס אויך האט די פאַנגקשאַנז פון פאַסע ברעכן שוץ און טעמפּעראַטור פאַרגיטיקונג.

נידעריק פּרייַז: קאַמפּערד מיט אנדערע מאָטאָר שוץ, די פּרייַז פון טערמאַל אָווערלאָאַד רעלע איז לעפיערעך נידעריק, וואָס ראַדוסאַז די קויפן קאָס פון ניצערס.

סטאַביל אָפּעראַציע פאָרשטעלונג: ווייַל עס אַדאַפּט ביימאַל ווי די שפּירעוודיק עלעמענט, די אָפּעראַציע פאָרשטעלונג איז סטאַביל און פאַרלאָזלעך.

STH-40 Series Thermal Overload Relay
