STC-D אַק קאָנטאַקטאָר

STC-D אַק קאָנטאַקטאָר איז אַן עלעקטריקאַל קאָמפּאָנענט געניצט צו רימאָוטלי קאָנטראָל און אָפט קער אויף אָדער אַוועק אַק סערקאַץ. עס איז דער הויפּט געניצט פֿאַר עפן און קאַנטראָולינג סערקאַץ אין עלעקטריקאַל מאַכט סיסטעמען און פֿאַר ווייַט קאָנטראָל פון מאָטאָרס, לייטינג און אנדערע עלעקטריקאַל לאָודז אין ינדאַסטריאַל אָטאַמיישאַן.

מאָדעל:STC-D

שיקן אָנפרעג

פּראָדוקט באַשרייַבונג

טיפּ		STC-D09	STC-D12	STC-D18	STC-D25	STC-D32	STC-D40	STC-D50	STC-D65	STC-D80	STC-D95
רייטאַד אַרבעט קראַנט (א)	AC3	9	12	18	25	32	40	50	65	80	95
רייטאַד אַרבעט קראַנט (א)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
נאָרמאַל מאַכט רייטינגז פון 3-פאַסע מאָטאָרס 50/60הז ינקאַטעגאָרי אַק-3	220/230 וו	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400 וו	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 וו	4	5.5	9	11	15	22	25	37	45	45
	500 וו	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690 וו	5.5	7.5	10	15	18.5	30	33	37	45	55
רייטאַד היץ קראַנט (א)		20	20	32	40	50	60	80	80	125	125
עלעקטרישע לעבן	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
עלעקטרישע לעבן	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
מעטשאַניקאַל לעבן (x104)		1000	1000	1000	1000	800	800	800	800	600	600
נומער פון די קאָנטאַקטן	3P+NO					3P+NC+NO
נומער פון די קאָנטאַקטן	3P+NC					3P+NC+NO

סטרוקטור און אַרבעט פּרינציפּ

סטרוקטור: STC-D אַק קאָנטאַקטאָר באשטייט דער הויפּט פון ילעקטראָומאַגנעטיק סיסטעם (אַרייַנגערעכנט אייַזן האַרץ, שפּול און קורץ-קרייַז רינג, אאז"ו ו), קאָנטאַקט סיסטעם (אַרייַנגערעכנט הויפּט קאָנטאַקט און אַגזיליערי קאָנטאַקט) און קרייַזבויגן יקסטינגגווישינג מיטל.

ארבעטן פּרינציפּ: ווען די שפּול פון די STC-D אַק קאָנטאַקטאָר איז ענערדזשייזד, די אייַזן האַרץ דזשענערייץ אַ מאַגנעטיק פעלד, וואָס אַטראַקץ די אַרמאַטורע און דרייווז די קאָנטאַקטן צו שפּילן, אַזוי אַז די הויפּט קאָנטאַקטן און אַגזיליערי קאָנטאַקטן זענען פארמאכט אָדער דיסקאַנעקטיד, אַזוי קאַנטראָולינג די אָנ-אַוועק פון די קרייַז. אַרק יקסטינגגווישינג מיטל איז געניצט צו פאַרלעשן די קרייַזבויגן ווען די קאָנטאַקטן זענען דיסקאַנעקטיד צו באַשיצן די קאָנטאַקטן פון שעדיקן.

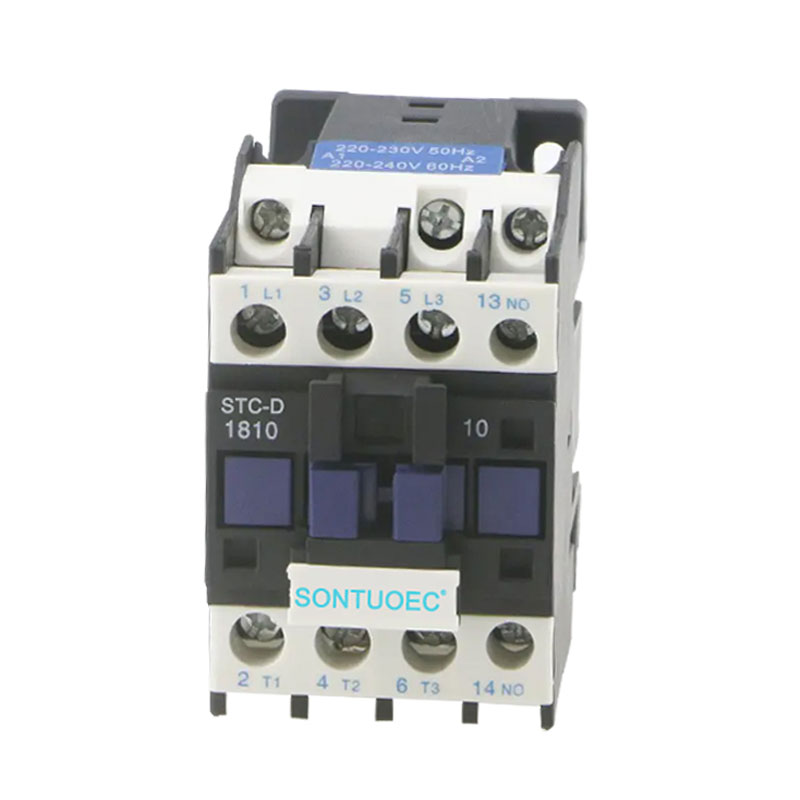

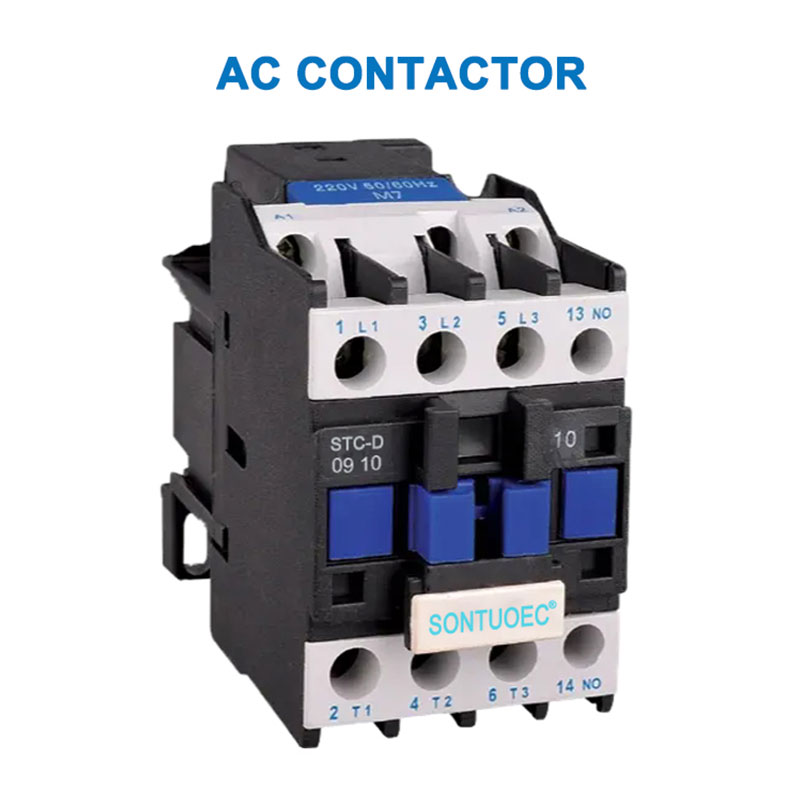

STC-D AC Contactor

טייפּס און קעראַקטעריסטיקס

1. טייפּס:

STC-D אַק קאָנטאַקטאָרס קענען זיין קאַטאַגערייזד אין אַ פאַרשיידנקייַט פון טייפּס לויט זייער נוצן און פאָרשטעלונג, אַזאַ ווי ינדאַסטריאַל קאָנטאַקטאָרס, בנין און הויזגעזינד קאָנטאַקטאָרס. פּראָסט מאָדעלס אַרייַננעמען CJ סעריע (למשל CJX2 סעריע, CJ20 סעריע, CJT1 סעריע) ווי געזונט ווי סעריע פּראָדוקטן פון ABB, Siemens, Schneider און אנדערע בראַנדז.

2. פֿעיִקייטן:

פאַרלאָזלעך אַרבעט: STC-D אַק קאָנטאַקטאָרס האָבן הויך אַרבעט פאַרלאָזלעך און פעסטקייַט, און קענען וויטסטאַנד גרויס קעראַנץ און וואָולטאַדזשאַז.

סטאַביל פאָרשטעלונג: זייַן קאָנטאַקט סיסטעם איז געמאכט פון הויך-קוואַליטעט מאַטעריאַלס מיט גוט עלעקטריקאַל קאַנדאַקטיוואַטי און הויך-טעמפּעראַטור אַברייזשאַן קעגנשטעל.

באַקוועם וישאַלט: STC-D אַק קאָנטאַקטאָרס האָבן אַ סאָליד סטרוקטור און זענען גרינג צו ינסטאַלירן און טייַנען.

אַפּפּליקאַטיאָן סינעריאָוז

STC-D אַק קאָנטאַקטאָרס האָבן אַ ברייט קייט פון אַפּלאַקיישאַנז אין מאַכט סיסטעמען, ינדאַסטרי אָטאַמיישאַן, בנין און הויזגעזינד עלעקטריקאַל. פֿאַר בייַשפּיל, אין די מאַכט סיסטעם, עס קענען זיין געניצט צו קאָנטראָלירן די אָנהייב-האַלטן און ריכטונג מאַפּאָלע פון די מאָטאָר; אין ינדאַסטריאַל אָטאַמיישאַן, עס קענען זיין געוויינט צו קאָנטראָלירן די אָנהייב-האַלטן פון פאַרשידן עלעקטריקאַל יקוויפּמאַנץ אויף די פּראָדוקציע שורה; אין בנין און הויזגעזינד עלעקטריקאַל, עס קענען זיין געוויינט צו קאָנטראָלירן די אָנ / אַוועק פון די יקוויפּמאַנץ, אַזאַ ווי לייטינג און לופטקילונג.
