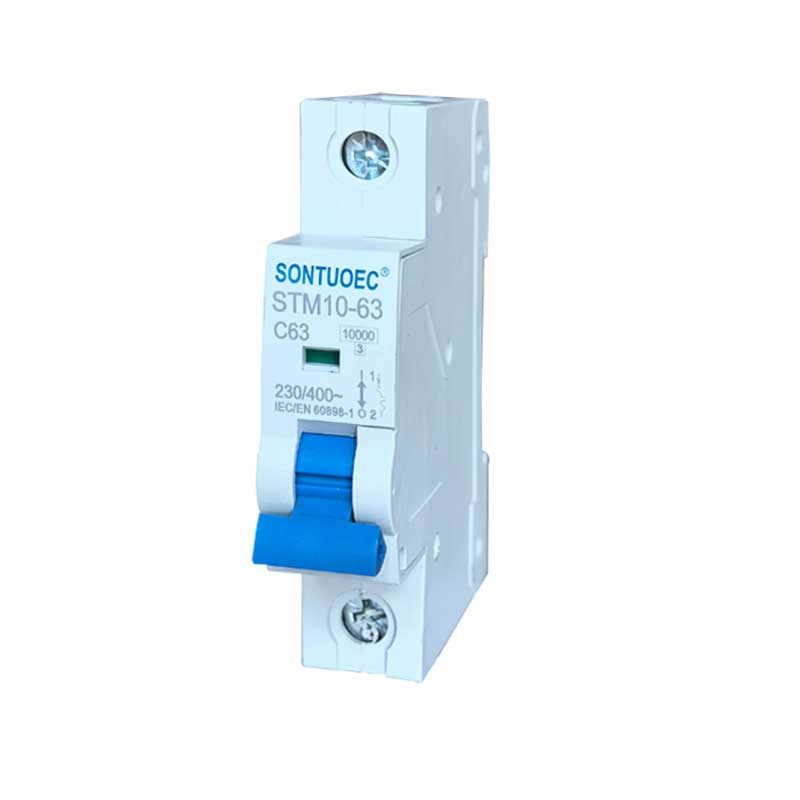

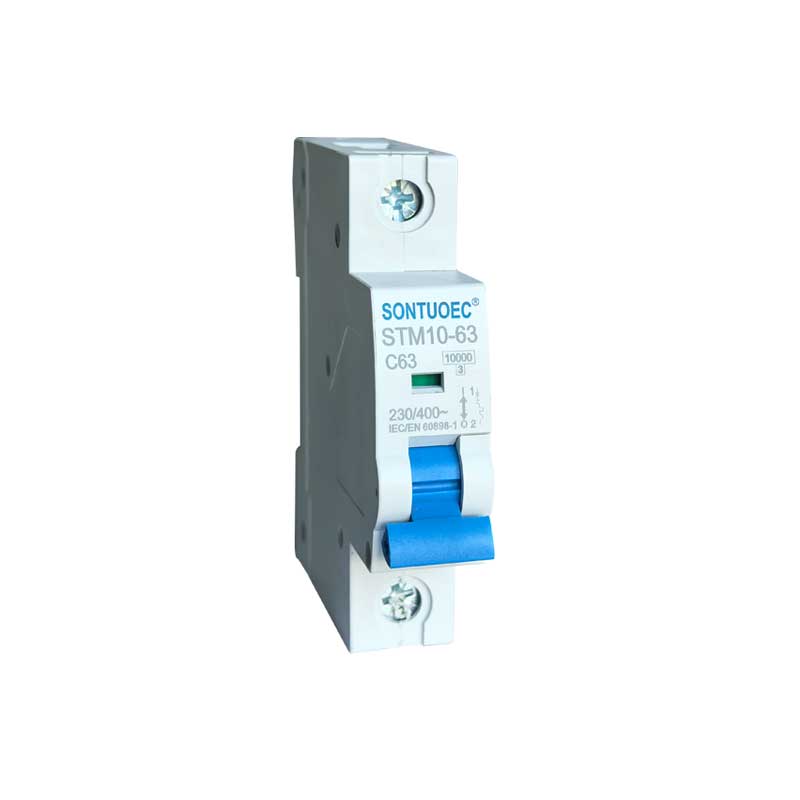

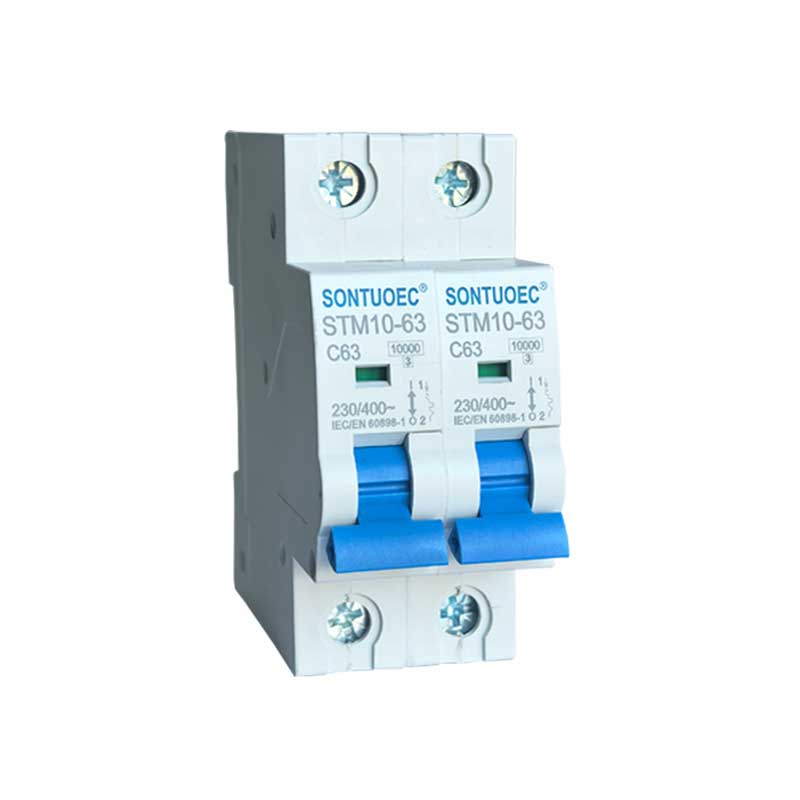

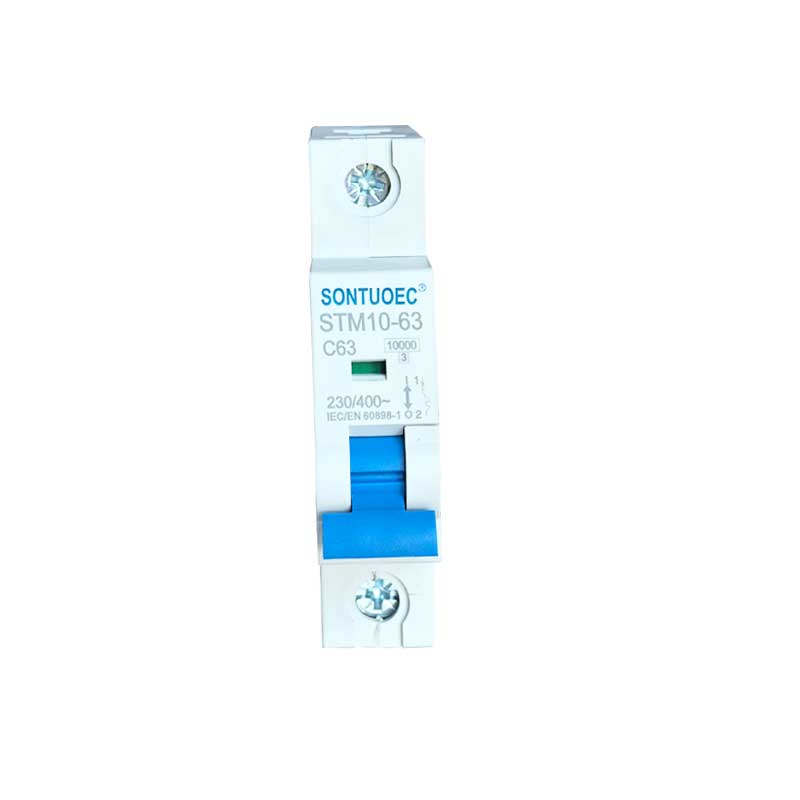

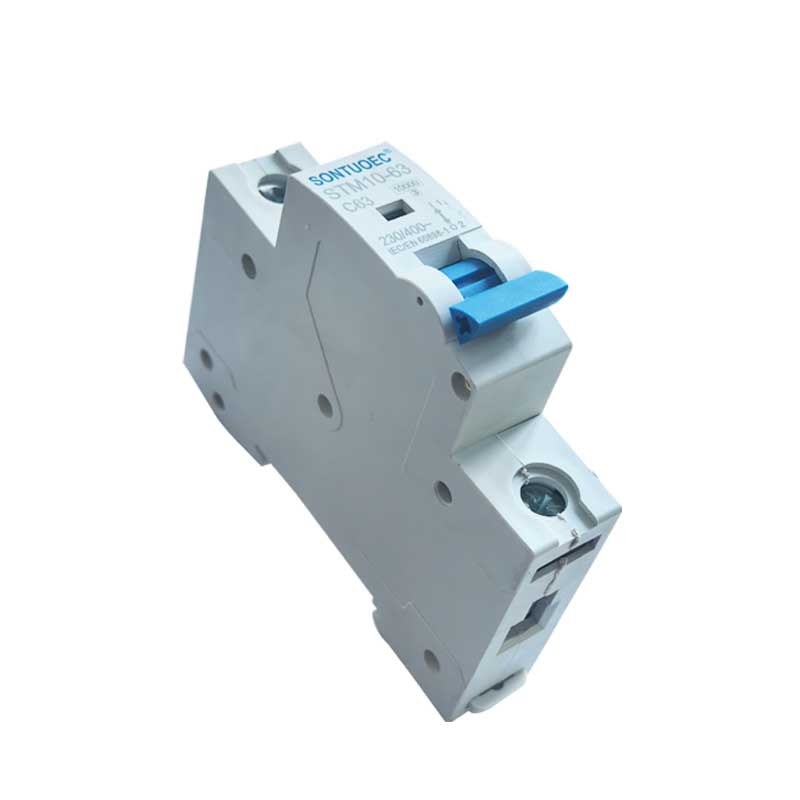

Sontuoec פאַבריק דירעקט סאַלע MCB Stm10-63 סעריע 6קאַ מיניאַטורע קרייַז צוימען

SONTUOEC איז איינער פון די כינעזיש סאַפּלייערז / מאַניאַפאַקטשערערז וואָס ספּעשאַלייז אין די פּראָדוקציע פון פאַרשידן קליין עלעקטריקאַל אַפּפּליאַנסעס STM10-63 סעריע הויך ברייקינג מיניאַטורע קרייַז צוימען האט די פֿעיִקייטן פון סטרוקטור אַוואַנסירטע, פאָרשטעלונג פאַרלאָזלעך, ברייקינג קאַפּאַציטעט הויך, אויסזען עלעגאַנט און זייַן שאָל און טיילן זענען געמאכט פון מאַטעריאַל מיט פּראַל קעגנשטעל, שטאַרק פלאַם-ריטאַרדאַנט שטריך. עס איז פּאַסיק פֿאַר מאַכט סיסטעם פון 50 אָדער 60 אָפטקייַט, Ue 400V און ווייטער, Ui 63A און ווייטער. עס איז דער הויפּט געווענדט אין אָפיס בנין, וווינאָרט, פֿאַר לייטינג, מאַכט פאַרשפּרייטונג און אָווערלאָאַד און קורץ קרייַז שוץ פון ויסריכט. נאָרמאַללי, עס קענען אויך זיין געוויינט ווי די ניט אָפט אַריבערפירן פון מאַכט סיסטעם. עס קאַנפאָרמז צו די סטאַנדאַרדס IEC60898.1 און GB10963.1

מאָדעל:STM10-63

שיקן אָנפרעג

פּראָדוקט באַשרייַבונג

ספּעסאַפאַקיישאַנז:

	נאָרמאַל		IEC/EN 60898-1
עלעקטריקאַל	רייטאַד קראַנט אין	A	1,2,4,6,10,16,20,25,32,40,50,63א
פֿעיִקייטן	פּויליש	P	1,2,3,4
	רייטאַד וואָולטידזש Ue	V	AC 230, 400
	ינסאַליישאַן וואָולטידזש Ui	V	500
	רייטאַד אָפטקייַט	הז	50/60
	רייטאַד ברייקינג קאַפּאַציטעט	A	3000, 4500, 6000
	רייטאַד שטופּ וויטסטאַנד וואָולטידזש (1.2/50) ומפּ	V	4000
	דיעלעקטריק פּרובירן וואָולטידזש ביי ינד.פרעק פֿאַר 1 מין	קוו	2
	פאַרפּעסטיקונג גראַד		2
	טערמאָ-מאַגנעטיק מעלדונג קעראַקטעריסטיקס		ב, C, ד
מעטשאַניקאַל	עלעקטרישע לעבן	t	4000
פֿעיִקייטן	מעטשאַניקאַל לעבן	t	10000
	שוץ גראַד		IP20
	רעפערענץ טעמפּעראַטור פֿאַר באַשטעטיקן	ºC	30
	פון טערמאַל עלעמענט	ºC	30
	אַמביאַנט טעמפּעראַטור	ºC	-5 ~ + 40 (ספּעציעלע אַפּלאַקיישאַן ביטע אָפּשיקן צו
	(מיט טעגלעך דורכשניטלעך ≤35ºC)	ºC	טעמפּעראַטור פאַרגיטיקונג קערעקשאַן)
	סטאָרידזש טעמפּעראַטור	ºC	-25~+70
ייַנמאָנטירונג	טערמינאַל קשר טיפּ		קאַבלע / שטיפט-טיפּ בוסבאַר
	טערמינאַל גרייס שפּיץ / דנאָ פֿאַר קאַבלע	mm2	25
	טערמינאַל גרייס שפּיץ / דנאָ פֿאַר קאַבלע	AWG	3月18日
	טערמינאַל גרייס שפּיץ / דנאָ פֿאַר בוסבאַר	mm2	25
	טערמינאַל גרייס שפּיץ / דנאָ פֿאַר בוסבאַר	AWG	3月18日
	טייטנינג טאָרק	N*m	2
	טייטנינג טאָרק	אין-לבס	18
	מאַונטינג		אויף DIN רעלס EN 60715 (35 מם) דורך אַ שנעל קלעמערל מיטל
	קשר		פון אויבן און אונטן

הויפּט פאַנגקשאַנז פון STM10-63 מיניאַטורע קרייַז צוימען

1.אָווערלאָאַד שוץ: ווען די קראַנט אין די קרייַז יקסידז די רייטאַד ווערט פון די MCB, די STM10-63 מיניאַטורע קרייַז ברעאַקער וועט אויטאָמאַטיש שנייַדן די קרייַז אין אַ סכום צייט צו פאַרמייַדן אָוווערכיטינג די קרייַז און ויסריכט.

2. שאָרט-קרייַז שוץ: ווען אַ קורץ-קרייַז אַקערז אין די קרייַז, די STM10-63 מיניאַטורע קרייַז ברעאַקער וועט שנייַדן אַוועק די קרייַז מיד צו פאַרמייַדן די קורץ-קרייַז קראַנט פון דאַמידזשינג די קרייַז און ויסריכט.

3. ליקאַדזש שוץ (עטלעכע מקבס האָבן דעם פֿונקציע): פֿאַר מקבס מיט ליקאַדזש שוץ, ווען עס איז ליקאַדזש אין די קרייַז, די STM10-63 מיניאַטורע קרייַז ברעאַקער וועט געשווינד שנייַדן אַוועק די קרייַז צו באַשיצן פּערזענלעך זיכערקייַט.

פּרינציפּ פון אָפּעראַציע פון MCBs

MCBs יוזשאַוואַלי אַנטהאַלטן אַ טערמאַל מאַגנעטיק אָדער עלעקטראָניש יאַזדע דעטעקטאָר ין, וואָס איז געניצט צו דעטעקט ענדערונגען אין די קראַנט אין דעם קרייַז. ווען דער קראַנט איז אַבנאָרמאַל, דער סטרייקער טריגערז די טריפּינג מעקאַניזאַם פון די MCB, וואָס די STB1-63 מיניאַטורע קרייַז ברעאַקער געשווינד שנייַדן אַוועק די קרייַז.

1. טערמאַל מאַגנעטיק סטרייקער: עס יוטאַלייזיז די היץ דזשענערייטאַד ווען די קראַנט פּאַסיז דורך די אָנפירער צו צינגל די טריפּינג. ווען דער קראַנט איז צו גרויס, דער אָנפירער כיץ אַרויף, קאָזינג די ביימעטאַל ין די טערמאַל מאַגנעטיק סטרייקער צו בייגן, אַזוי טריגערינג די טריפּינג מעקאַניזאַם.

2. עלעקטראָניק סטרייקער: עס יוטאַלייזיז עלעקטראָניש קאַמפּאָונאַנץ צו דעטעקט קראַנט ענדערונגען און קאָנטראָלירן די קאַמף פון די טריפּינג מעקאַניזאַם. ווען אַ אַבנאָרמאַל קראַנט איז דיטעקטאַד, די עלעקטראָניש סטרייקער סענדז אַ סיגנאַל צו די טריפּינג מעקאַניזאַם צו שנייַדן אַוועק די קרייַז.

אַפּפּליקאַטיאָן סינעריאָוז פון MCB

MCBs זענען וויידלי געניצט אין עלעקטריקאַל סיסטעמען אין רעזידענטשאַל, געשעפט און ינדאַסטריאַל געביטן צו באַשיצן סערקאַץ און ויסריכט פון שעדיקן געפֿירט דורך אַבנאָרמאַל קעראַנץ. זיי זענען יוזשאַוואַלי אינסטאַלירן אין פאַרשפּרייטונג באָקסעס, סוויטטשבאָרדז אָדער קאָנטראָל קאַבאַנאַץ און זענען געניצט ווי די הויפּט באַשטימען אָדער צווייַג באַשטימען פון אַ קרייַז.

סעלעקציע און ינסטאַלירונג פון MCBs

1.סעלעקציע: ווען סאַלעקטינג מקבס, איר דאַרפֿן צו באַטראַכטן סיבות אַזאַ ווי די רייטאַד קראַנט פון די קרייַז, וואָולטידזש מדרגה, שוץ קעראַקטעריסטיקס, און צי ליקאַדזש שוץ איז פארלאנגט. עס איז אויך וויכטיק צו ענשור אַז די אויסגעקליבן STB1-63 מיניאַטורע קרייַז ברעאַקער קאַמפּלייז מיט היגע עלעקטריקאַל זיכערקייַט סטאַנדאַרדס און רעגיאַליישאַנז.

2.ינסטאַללאַטיאָן: די STB1-63 מיניאַטורע קרייַז ברעאַקערס זאָל זיין אינסטאַלירן אין אַ טרוקן, ווענאַלייטיד סוויווע פריי פון קעראָוסיוו גאַסיז און ענשור אַז עס איז ווייערד ריכטיק און סיקיורלי. בעשאַס ינסטאַלירונג, די באַטייַטיק עלעקטריקאַל זיכערקייַט רעגיאַליישאַנז און אַפּערייטינג פּראָוסידזשערז זאָל זיין באמערקט.
