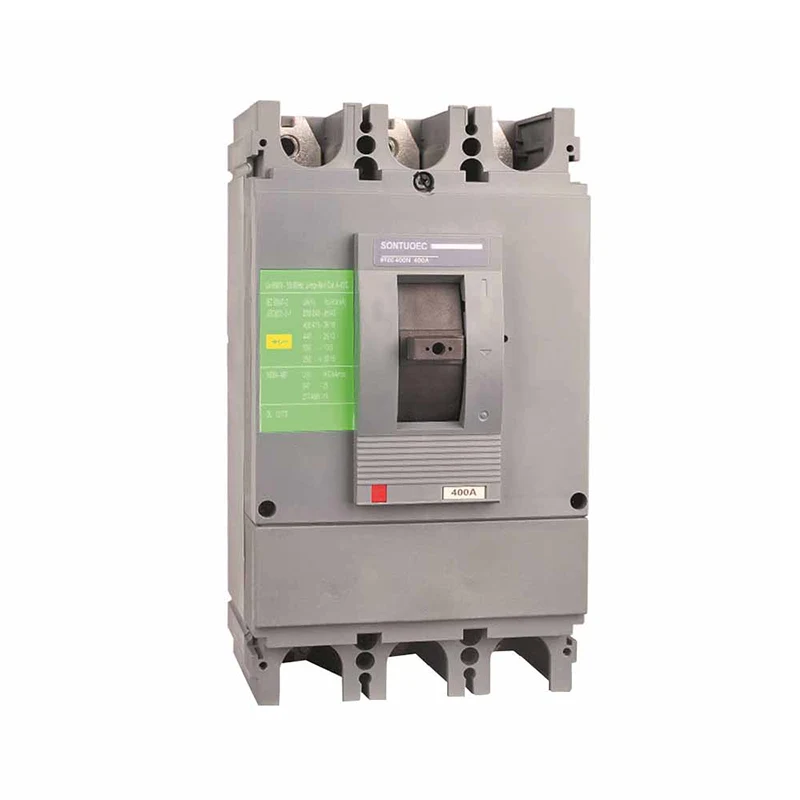

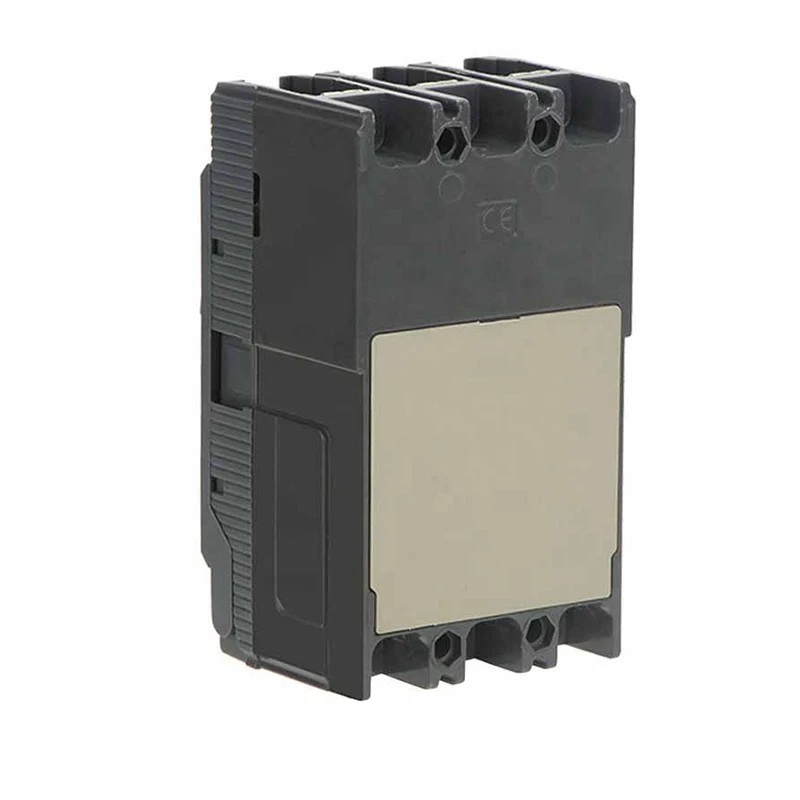

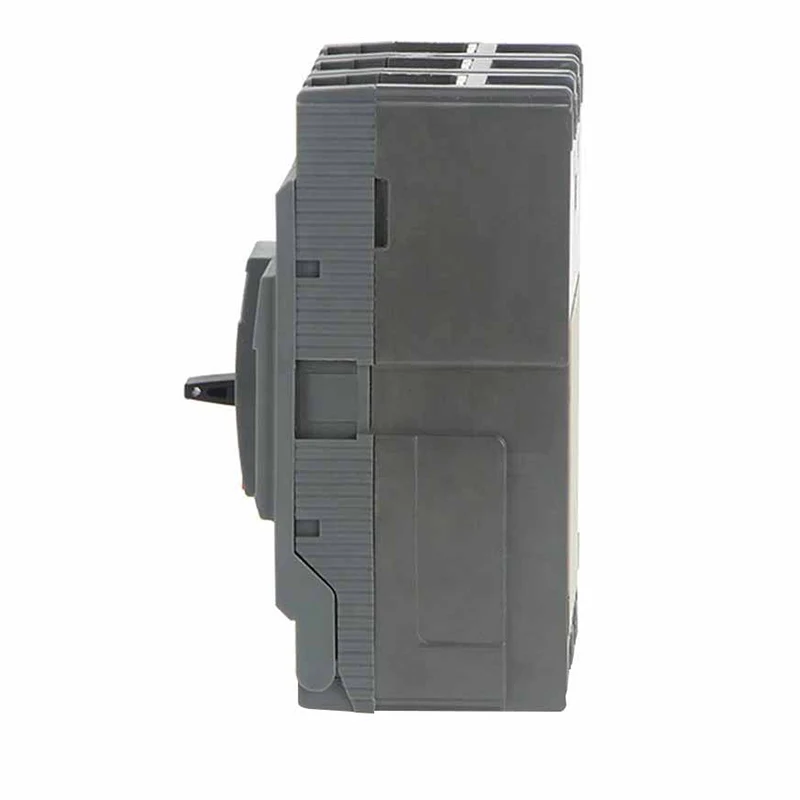

די זונ סיסטעם מאָולדיד פאַל קרייַז צוימען ניצט הויך-שטאַרקייט פּלאַסטיק אָדער מעטאַל מאַטעריאַלס צו מאַכן די שאָל, און כּולל שליסל קאַמפּאָונאַנץ אַזאַ ווי קאָנטאַקטן, פוסעס און ילעקטראָומאַגנעטיק ריליסיז ין. עס קענען געשווינד שנייַדן אַוועק די קרייַז ווען די קראַנט יקסידז די רייטאַד ווערט, אַזוי פּרעווענטינג די עלעקטריקאַל עקוויפּמענט אין די זונ - סיסטעם פון דאַמידזשד רעכט צו אָווערלאָאַד אָדער קורץ קרייַז.
ספּעסאַפאַקיישאַנז:
טיפּ | רייטאַד קראַנט (אַ) | פלאָקן | רייטאַד ינסאַליישאַן וואָולטידזש (V), וי (v) |
ראַטעד וואָולטידזש (V) ו | שאָר-קרייַז ברייקינג קאַפּאַציטעט ICS (ka) |
UITAME Shor קרייַז ברייקינג קאַפּאַציטעט יקו (קאַ) | אָפּעראַציע לעבן (צייט) | |||
עלעקטריקאַל / מעקאַניזאַם | ||||||||||
קאַבער | ||||||||||

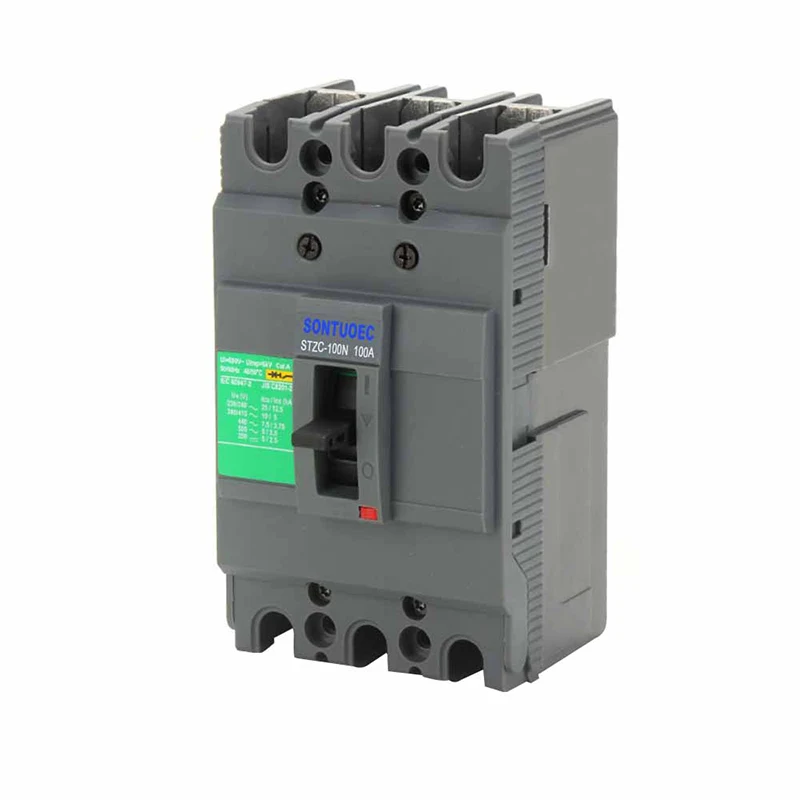

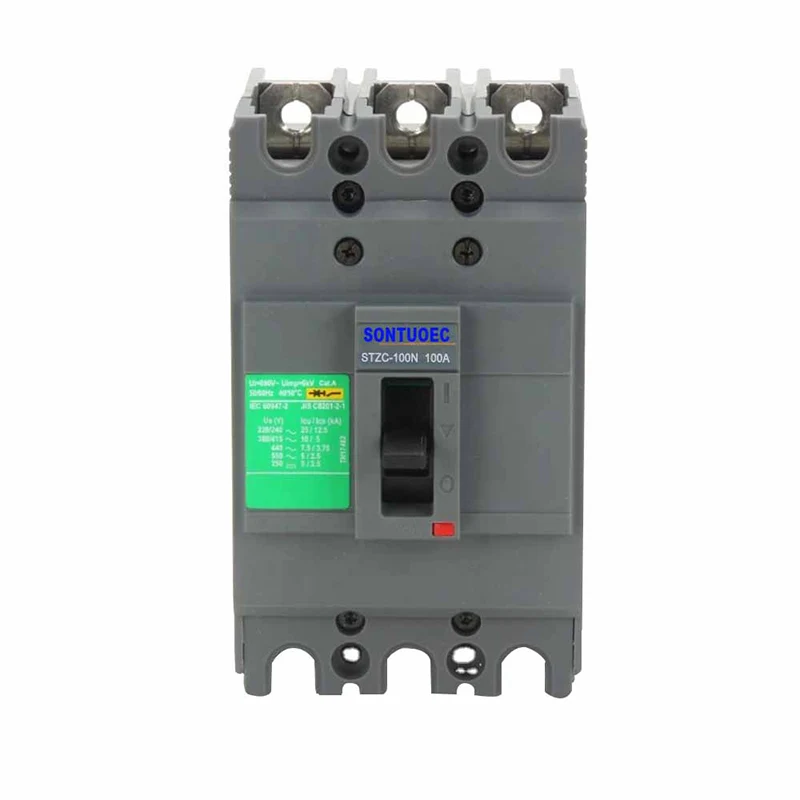

Stzc-100 | 16,20,25,32,40,50,63,80,100 | 3 פּ, 4 פּ | 690 | 220/230/240 | 13 | 25 | 1500 | 8500 | ||
400/415 | 8 | 15 | ||||||||
440 | 5 | 10 | ||||||||
550 | 3 | 5 | ||||||||
250 (דק) | 3 | 5 | ||||||||
STZC-160 | 100,125,160 | 220/230/240 | 13 | 25 | 1000 | 7000 | ||||
400/415 | 9 | 18 | ||||||||
440 | 8 | 15 | ||||||||
550 | 3 | 5 | ||||||||
250 (דק) | 3 | 5 | ||||||||
Stzc-250 | 160,180,200,225,250 | 220/230/240 | 13 | 25 | 1000 | 5000 | ||||
400/415 | 9 | 18 | ||||||||
440 | 8 | 15 | ||||||||
550 | 3 | 5 | ||||||||
250 (דק) | 3 | 5 | ||||||||
STZC-400 | 250,300,315,400 | 220/230/240 | 43 | 85 | 1000 | 4000 | ||||
400/415 | 18 | 36 | ||||||||
440 | 18 | 36 | ||||||||
500 | 10 | 20 | ||||||||
550 | 8 | 15 | ||||||||
STZC-630 | 400,500,600,630 | 220/230/240 | 43 | 85 | 1000 | 4000 | ||||
400/415 | 18 | 36 | ||||||||
440 | 18 | 36 | ||||||||
500 | 10 | 20 | ||||||||
550 | 8 | 15 |
הויך-פאָרשטעלונג פּראַטעקשאַן: די זונ סיסטעם מאָולדיד פאַל קרייַז צוימען האט ויסגעצייכנט אָווערלאָאַד און קורץ-קרייַז שוץ, וואָס קענען ענשור די סטאַביל אָפּעראַציע פון די זונ סיסטעם.
שטאַרק אַדאַפּטאַבילאַטי: די קרייַז צוימען איז פּאַסיק פֿאַר פאַרשידענע סיזעס און טייפּס פון זונ - ענערגיע סיסטעמען, אַרייַנגערעכנט אָפפערס אַוועק-גריד סיסטעמען און גריד-פארבונדן סיסטעמען.
זיכער און פאַרלאָזלעך: אַדאַפּטינג אַוואַנסירטע טערמאַל מאַגנעטיק שוץ טעכנאָלאָגיע, עס קענען געשווינד שנייַדן אַוועק די קרייַז ווען אַ שולד אַקערז, פּרעווענטינג פייַער און אנדערע זיכערקייַט אַקסאַדאַנץ.
גרינג צו ינסטאַלירן און וישאַלט ביניען, גרינג צו ינסטאַלירן, בשעת פּראַוויידינג גרינג וישאַלט פּלאַן, אַזאַ ווי רימווואַבאַל קאָנטאַקטן עטק.
Sezc-100 סעריע פון McCB זענען געניצט אין פאַרשפּרייטונג נעץ פון אַק 50/60 הז, רייטאַד אַפּעריישאַנאַל וואָולטידזש 440 וו און רייטאַד קראַנט 15a צו 630 אַ. עס איז געניצט פֿאַר דיסטריביוטינג מאַכט און פּראַטעקטינג קרייַז, מאַכט און עלעקטריקאַל עקוויפּמענט פון אָווערלאָאַד און קורץ קרייַז שעדיקן, וואָס פֿאַרבעסערן די רילייאַבילאַטי און העמשעכדיקייט פון מאַכט צושטעלן.
טעכניש ספּעסאַפאַקיישאַנז פֿאַר זונ סיסטעם מאָולדיד פאַל קרייַז ברעאַקערס בייַטן דורך סאָרט און מאָדעל, אָבער טיפּיקלי אַרייַננעמען שליסל פּאַראַמעטערס אַזאַ ווי רייטאַד קראַנט, רייטאַד וואָולטידזש און ברייקינג קאַפּאַציטעט און ברייקינג קאַפּאַציטעט. למשל, געוויסע מאָדעלס פון קרייַז ברעאַקערס קען האָבן אַ רייטאַד קראַנט קייט פון 63-125 אַ און אַ רייטאַד וואָולטידזש פון דק 500 וו. ווען סעלעקטינג אַ קרייַז צוימען, עס זאָל זיין גלייַכן צו די פאַקטיש דאַרף פון די זונ סיסטעם.
זונ סיסטעם מאָולדיד פאַל קרייַז ברעאַקערס זענען וויידלי געניצט אין פאַרשידן זונ - ענערגיע סיסטעמען, אַרייַנגערעכנט:
אַוועק-גריד זונ סיסטעם: פּראַוויידינג מאַכט צושטעלן צו ווייַט געביטן אָדער ערטער וואָס קענען ניט זיין פארבונדן צו די גריד.
גריד-פארבונדן זונ סיסטעם: קאַמבינינג זונ - מאַכט מיט די גריד צו פאַרשטיין קאַמפּלאַמענטשי און שערד מאַכט.
דיסטריביוטיד זונ סיסטעם: ינסטאַלירן זונ - מאַכט דור עקוויפּמענט אויף בנינים אָדער פאַסילאַטיז צו צושטעלן מאַכט פֿאַר לאָוקאַלייזד געביטן.
