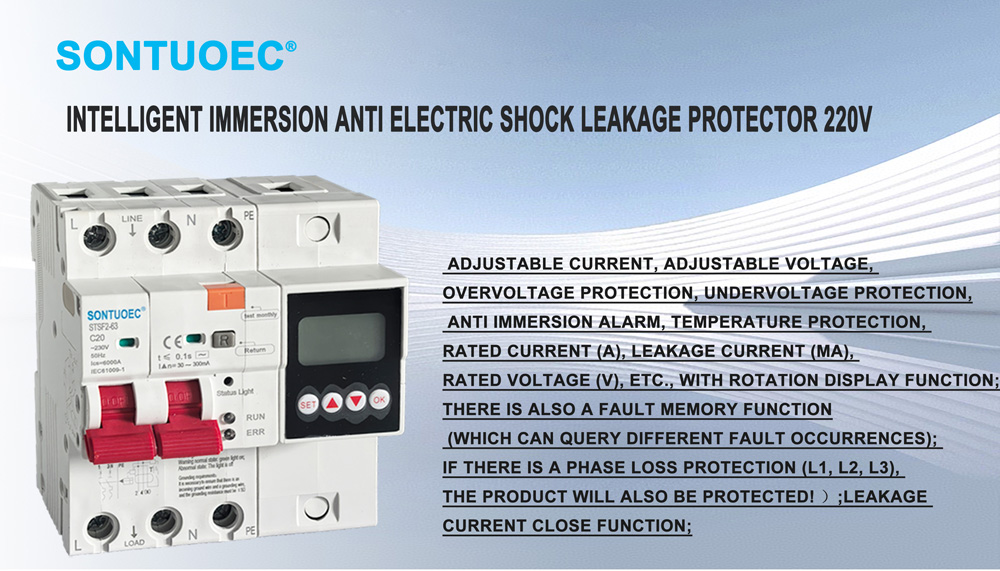

ינטעליגענט טבילה אַנטי עלעקטריק קלאַפּ ליקאַדזש באַשיצער 220 וו לופט קרייַז צוימען

STSF2-63/100 100A 2p 4p מולטיפונקטיאָנאַל רקבאָ איז פּאַסיק פֿאַר אַק 50/60 הז, רייטאַד אין אַ קרייַז מיט אַ וואָולטידזש פון 230 וו-400 וו און אַ רייטאַד קראַנט פון 100 אַ, ווען אַ מענטש איז ילעקטריקוטיד אָדער די מאַכט גריד ליקס. ווען די ליקאַדזש, אָוווערוואָולטידזש און אַנדערוואָולטידזש דערגרייכן די באַשטימט וואַלועס, די ריזידזשואַל קראַנט קרייַז צוימען קענען געשווינד אַרבעטן אין אַ זייער קורץ צייט געשווינד שנייַדן אַוועק די מאַכט צושטעלן. ווען די מאָניטאָרינג טעמפּעראַטור פון די ריזידזשואַל קראַנט קרייַז צוימען ריטשאַז די באַשטימט ווערט, די מאָניטאָרינג ערד דראָט איז נישט קאָננעקטעד. ווען קאָננעקטעד, דער פּראָדוקט עמיץ אַ שרעק געזונט צו באַשיצן די זיכערקייַט פון פּערסאַנעל און עלעקטריקאַל עקוויפּמענט, און קענען ויסמיידן פאַרהיטן שעדיקן צו ויסריכט געפֿירט דורך אָוווערוואָולטידזש אין די מאַכט גריד. האט אָווערלאָאַד, קורץ קרייַז, ליקאַדזש, אָוווערוואָולטידזש ונדערוואָלטאַגע און אָוווערטעמפּעראַטור שוץ פאַנגקשאַנז קענען אויך זיין געניצט צו ינטערמיטאַנטלי קער אויף און אַוועק עלעקטריקאַל דעוויסעס אונטער נאָרמאַל צושטאנדן לייטינג סערקאַץ, ספּעציעל פּאַסיק פֿאַר ינדאַסטריאַל און געשעפט לייטינג פאַרשפּרייטונג סיסטעמען. דער פּראָדוקט האט אַ קליין באַנד, סאָליד סטרוקטור און בעסער קאָס-יפעקטיוונאַס ווי אנדערע ענלעך פּראָדוקטן. עס האט אַ שיין אויסזען, הויך ברייקינג קאַפּאַציטעט מאכט עס אַ גוט ברירה פֿאַר הויזגעזינד מאַכט פאַרשפּרייטונג. דער פּראָדוקט נאָכקומען מיט GB/T 16917.1 און IEC 61009-1 סטאַנדאַרדס און האט באקומען סע סערטאַפאַקיישאַן.

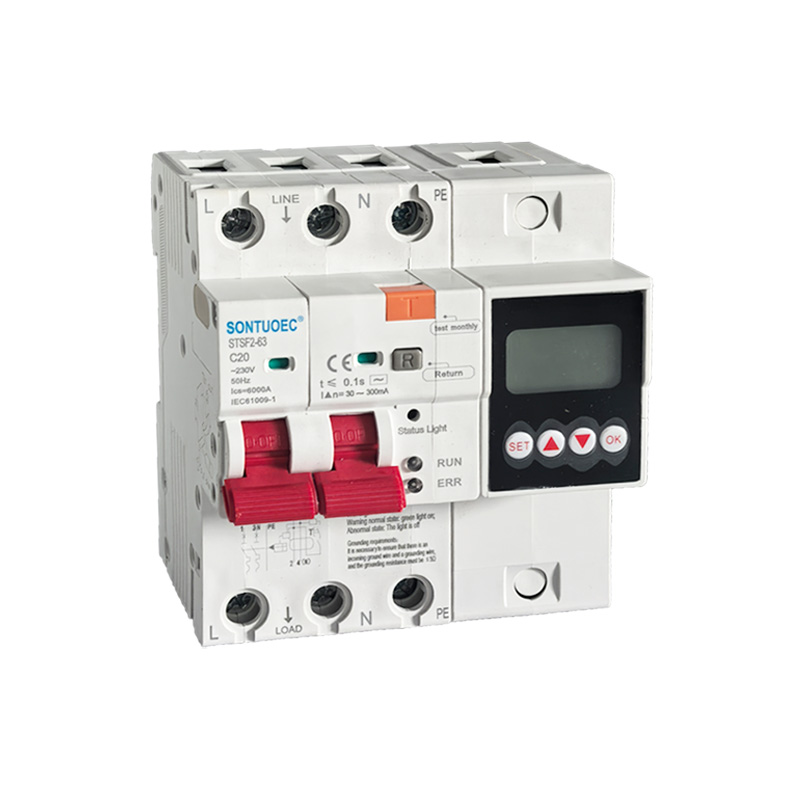

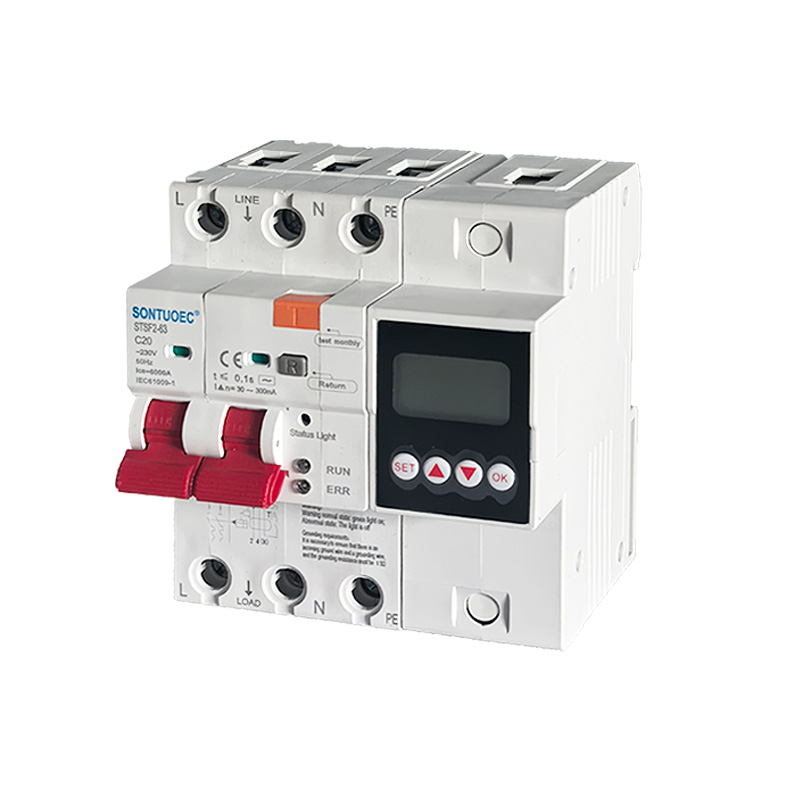

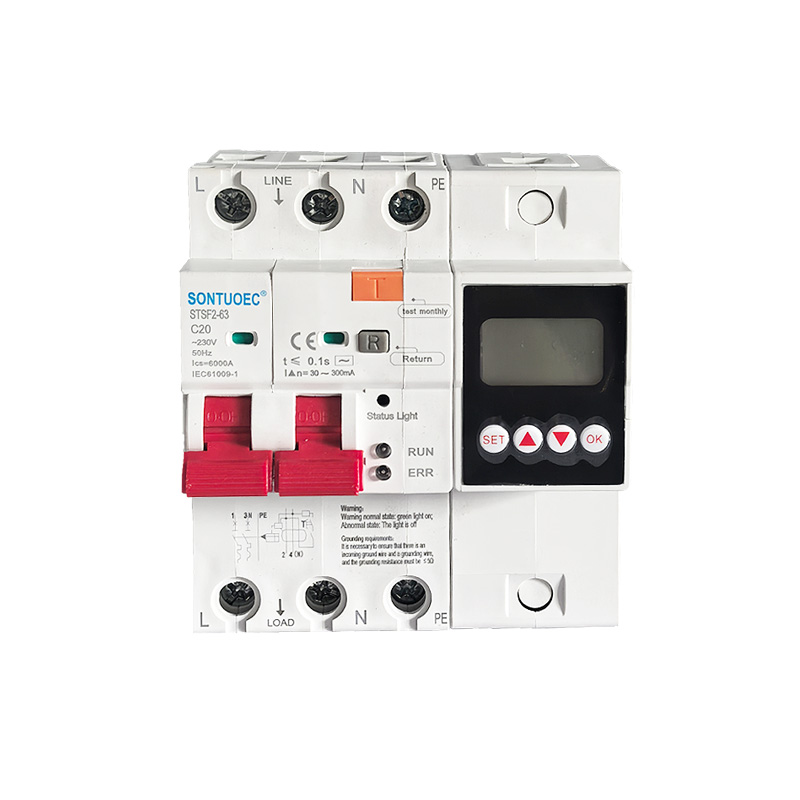

מאָדעל:STFS2-63

שיקן אָנפרעג

פּראָדוקט באַשרייַבונג

ספּעסאַפאַקיישאַנז:

עלעקטריקאַל פֿעיִקייטן	נאָרמאַל	אַפּאַראַט	IEC/EN 61009-1
	מאָדע		עלעקטראָניש טיפּ
	טיפּ (כוואַליע פאָרעם פון דער ערד ליקאַדזש סענסט)		AC
	טערמאָ-מאַגנעטיק מעלדונג קעראַקטעריסטיקס		ב, C, ד
	רייטאַד קראַנט ln	A	6-100 אַ (6,10,16,20,25,32,40,63;80,100אַ) אַדזשאַסטאַבאַל
	פּויליש	P	1P+N, 3P+N
	רייטאַד וואָולטידזש Ue	V	AC 230, 400 (אַדזשאַסטאַבאַל)
	רייטאַד סענסיטיוויטי I△n	A	30-300 מאַ (30,100,300 מאַ) אַדזשאַסטאַבאַל
	רייטאַד ריזידזשואַל מאכן און ברייקינג קאַפּאַציטעט ל△m	A	500
	רייטאַד קורץ-קרייַז קאַפּאַציטעט יקנ	A	6000
	ברעכן צייט אונטער I△n	S	≤0.1
	רייטאַד אָפטקייַט	הז	50/60
	רייטאַד ימפּאַלס וויטסטאַנד וואָולטידזש (1.2/50) ומפּ	V	4000
	דיעלעקטריק פּרובירן וואָולטידזש ביי ינד.פרעק פֿאַר 1 מין	קוו	2
	ינסאַליישאַן וואָולטידזש Ui	V	250
	פאַרפּעסטיקונג גראַד		2
אנדערעr	איבער / אונטער וואָולטידזש שוץ;	און	טעמפּעראַטור פּראַטעקשאַן ; פֿײַער־אַלװאַרם און אַנדערע
מעטשאַניקאַל פֿעיִקייטן	עלעקטרישע לעבן		4000
	מעטשאַניקאַל לעבן		10000
	שולד קראַנט ינדיקאַטאָר		יאָ
	שוץ גראַד		IP20
	אַמביאַנט טעמפּעראַטור	ºC	-5 ~ + 40 (ספּעציעלע אַפּלאַקיישאַן ביטע אָפּשיקן צו
	(מיט טעגלעך דורכשניטלעך ≤35ºC)	ºC	טעמפּעראַטור פאַרגיטיקונג קערעקשאַן)
	סטאָרידזש טעמפּעראַטור	ºC	-25~+70
ייַנמאָנטירונג	טערמינאַל קשר טיפּ		קאַבלע / שטיפט-טיפּ בוסבאַר / ו-טיפּ בוסבאַר

	טערמינאַל גרייס שפּיץ / דנאָ פֿאַר קאַבלע	mm2	25
	טערמינאַל גרייס שפּיץ / דנאָ פֿאַר קאַבלע	AWG	18-5
	טערמינאַל גרייס שפּיץ / דנאָ פֿאַר בוסבאַר	mm2	25
	טערמינאַל גרייס שפּיץ / דנאָ פֿאַר בוסבאַר	AWG	18-3
	מאַונטינג		אויף DIN רעלס EN 60715 (35 מם) דורך אַ שנעל קלעמערל מיטל
	קשר		פון אויבן

אַרומיק לופט טעמפּעראַטור:

1. די אַמביאַנט לופט טעמפּעראַטור זאָל נישט זיין נידעריקער ווי -5 1C, נישט העכער ווי +40 C, און די טעגלעך דורכשניטלעך ווערט זאָל נישט יקסיד +35 C.

2. הייך: די הייך פון די ינסטאַלירונג פּלאַץ זאָל נישט יקסיד 2000 ם.

3.אַטמאָספעריק טנאָים

די לופט איז ריין, און אין אַ מאַקסימום טעמפּעראַטור פון +40 'C, די קאָרעוו הומידיטי פון די לופט איז נישט הויך מער ווי 50%. העכער קאָרעוו הומידיטי איז ערלויבט ביי נידעריקער טעמפּעראַטורעס, אַזאַ ווי ביי +20 C,

די קאָרעוו הומידיטי זאָל נישט יקסיד 90%. רעכט צו טיילמאָליק מעסיק קאַנדאַנסיישאַן געפֿירט דורך טעמפּעראַטור ענדערונגען, אכטונג זאָל זיין באַצאָלט צו נעמען צונעמען מיטלען.

4. ינסטאַללאַטיאָן קאַטעגאָריע ינסטאַללאַטיאָן קאַטעגאָריעס זענען לי און ווו

קראַנט און נומער פון פּויליש

100A: דאָס ינדיקייץ אַז די RCBO איז רייטאַד ביי 100 אַמפּס. די קראַנט ראַנג איז די מאַקסימום ווערט פון קראַנט אַז די קרייַז צוימען קענען פירן קאַנטיניואַסלי אָן קאָזינג אָוווערכיטינג אָדער שעדיקן.

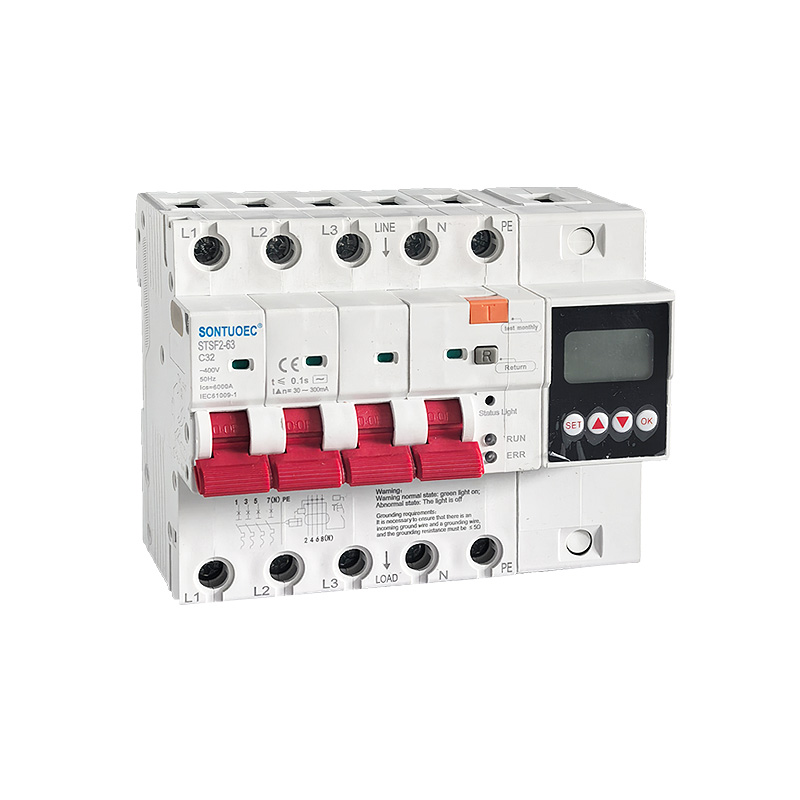

2p, 4p: דער "פּ" דאָ שטייט פֿאַר די נומער פון פּויליש, ד"ה די נומער פון קרייַז פייזאַז צו וואָס די קרייַז צוימען קענען זיין קאָננעקטעד. 2 פּ מיטל אַז די קרייַז צוימען קענען זיין פארבונדן צו צוויי קרייַז פייזאַז (יוזשאַוואַלי פייער און נול), כוועראַז 4 פּ מיטל אַז עס קענען זיין קאָננעקטעד צו פיר קרייַז פייזאַז (יוזשאַוואַלי דריי-פאַסע פייער און נול).

מולטיפונקטיאָנאַל

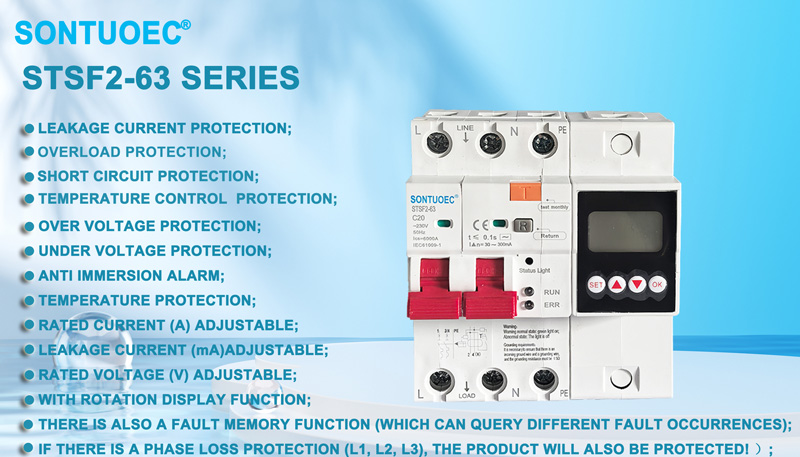

מולטיפונקטיאָנאַל ינדיקייץ אַז דעם 100A 2p 4p מולטיפונקטיאָנאַל רקבאָ איז יקוויפּט מיט אַ פאַרשיידנקייַט פון שוץ פאַנגקשאַנז. אין אַדישאַן צו יקערדיק אָווערלאָאַד און קורץ-קרייַז שוץ, עס קענען אויך צושטעלן ליקאַדזש שוץ, אַנדערוואָולטידזש שוץ, אָוווערוואָולטידזש שוץ, און אַזוי אויף. טעמפּעראַטור שוץ, וואַסער ינגרעסס שרעק, אַדזשאַסטאַבאַל קראַנט און וואָולטידזש. די פּראַטעקשאַנז לאָזן די RCBO צו צושטעלן מער פולשטענדיק שוץ פֿאַר סערקאַץ און ויסריכט.

ווארענונג!

ווארענונג נאָרמאַל שטאַט: גרין ליכט אויף;

אַבנאָרמאַל שטאַט: די ליכט איז אַוועק

גראָונדינג באדערפענישן:

עס איז נייטיק צו ענשור אַז עס איז אַ ינקאַמינג ערד דראָט און אַ גראַונדינג דראָט, און די גראַונדינג קעגנשטעל מוזן זיין 5Q!

אַפּפּליקאַטיאָן סצענאַר

זינט RCBO האט אַ פאַרשיידנקייַט פון שוץ פאַנגקשאַנז, עס איז אָפט געניצט אין סערקאַץ וואָס דאַרפן פּערזענלעך זיכערקייַט, אַזאַ ווי עלעקטריקאַל סערקאַץ פֿאַר לייטינג, שוואַך מאַכט און עלעקטריקאַל אַפּפּליאַנסעס אין האָמעס און עפנטלעך ערטער. די ערטער זענען אָפט קעראַקטערייזד דורך וואַסער און נעץ, וואָס קענען לייכט פאַרשאַפן ליקאַדזש אַקסאַדאַנץ. אין אַדישאַן, RCBO קענען אויך זיין געוויינט אין ינדאַסטרי עלעקטריקאַל סיסטעמען ווו מענטש זיכערקייַט איז אַ פּרירעקוואַזאַט, אַזאַ ווי פּעריפעראַל ליכט קאָנטראָל סערקאַץ, ראַדאַר סיסטעמען און דזשיאַלאַדזשיקאַל עקספּלעריישאַן ינסטראַמאַנץ.
