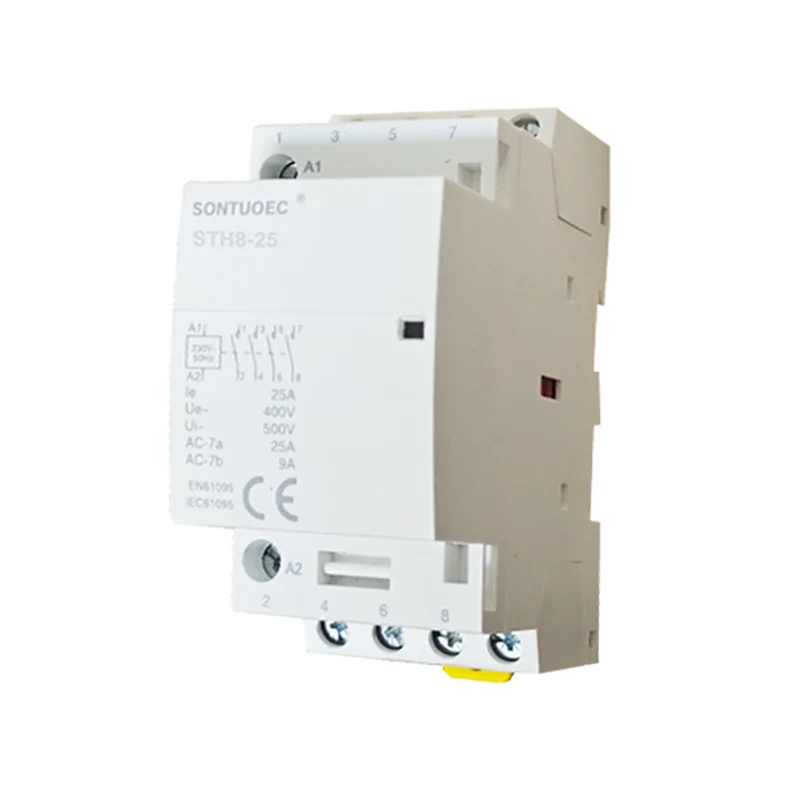

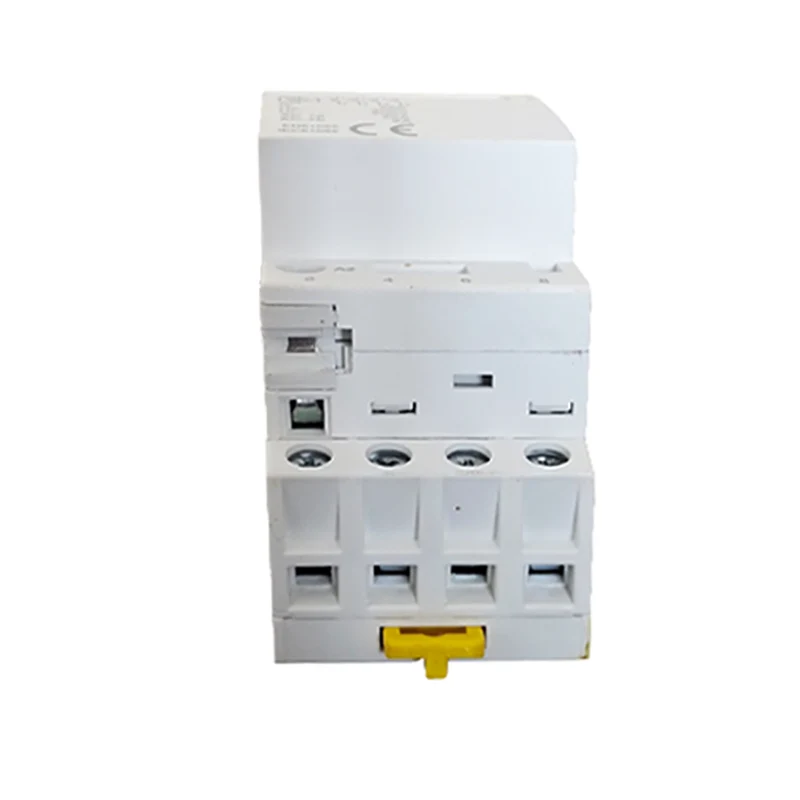

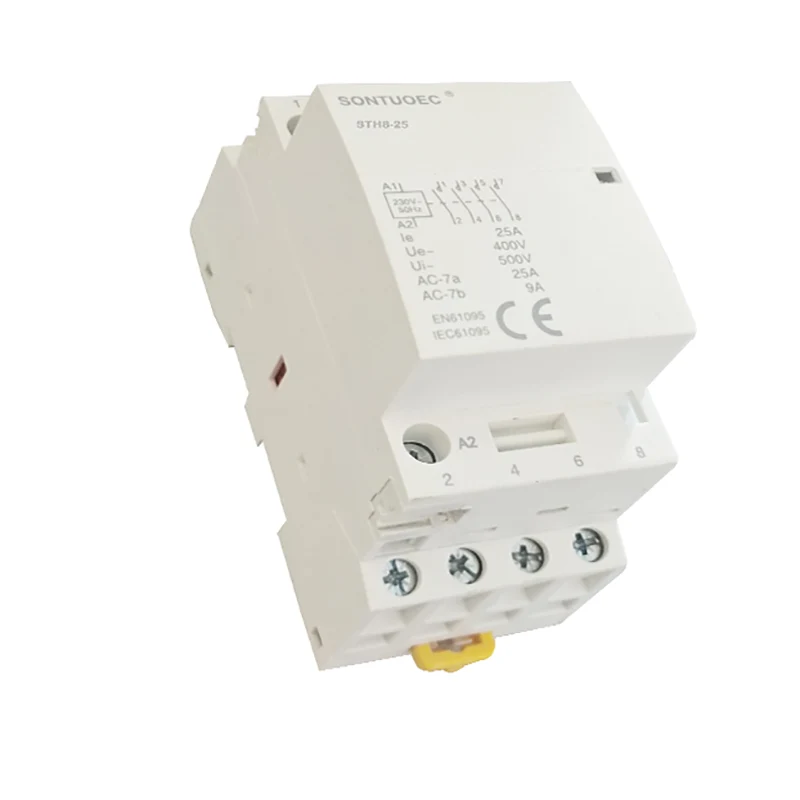

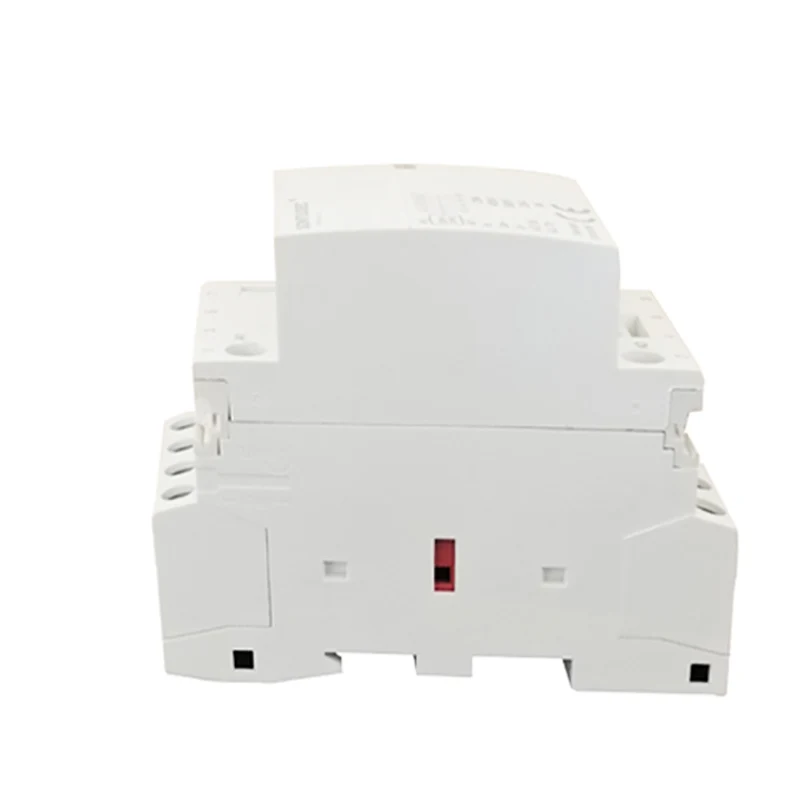

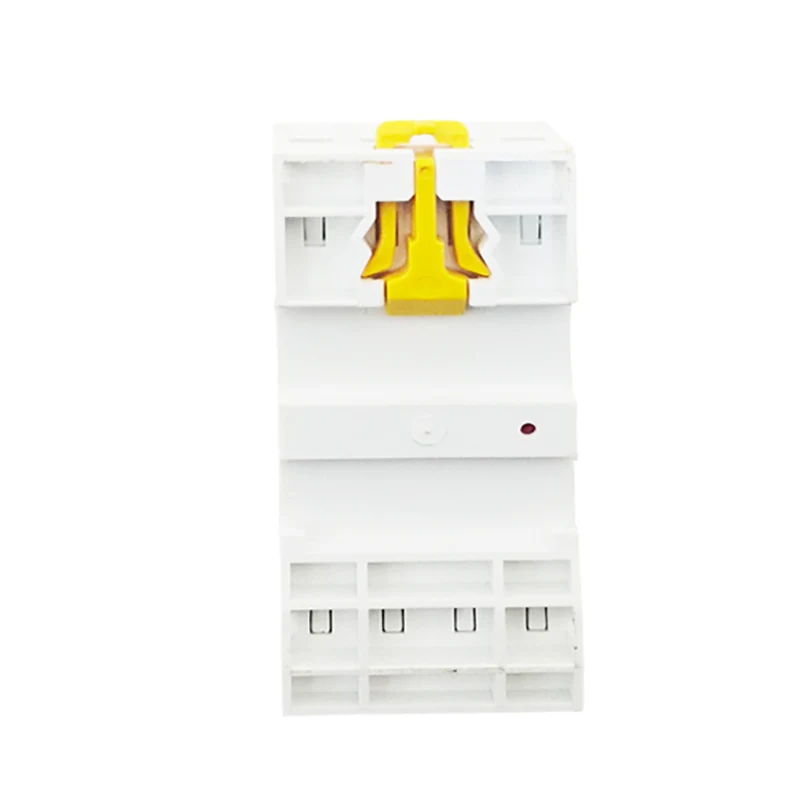

הויזגעזינד אַק קאָנטאַקטאָר

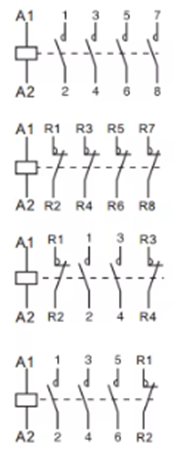

טיפּ					ברייט אין 9 מם מאַדזשולז
1 פּ	שאַץ (לן) AC-7a	שאַץ (לן) AC-7a	קאָנטראָל וואָולטידזש (וואַק) (50 הז)	קאָנטאַקט
	16 אַ	6 אַ	24	1N	2
	20 אַ	7 אַ	110	1 נק
	25 אַ	9 א	230
2 פּ
	16 אַ	6 אַ	24	2N	2
	20 אַ	7 אַ	110	1 ניט + 1 נק
	25 אַ	9 א	230	2
	32 אַ	12 אַ	24	2N	4
	40 אַ	18 אַ	110	1 ניט + 1 נק
	63 אַ	25 אַ	230	2
	100 אַ	_	24		6
			110	2N
			230
3 פּ
	16 אַ	6 אַ	24	3N	4
	20 אַ	7 אַ	110	3 נק
	25 אַ	9 א	230
	32 אַ	12 אַ	24	3N	6
	40 אַ	18 אַ	110	3 נק
	63 אַ	25 אַ	230
4 פּ
	16 אַ	6 אַ	24	4n	4
	20 אַ	7 אַ	110	4 נק
	25 אַ	9 א	230	2N + + 2 נק 3N + 1 נק
	32 אַ	12 אַ	24	4n	6
	40 אַ	18 אַ	110	4 נק
	63 אַ	25 אַ	230	2N + + 2 נק 3N + 1 נק
	100 אַ	_	24	4n	12
			110
			230

הויפּט סטרוקטור

הויזגעזינד אַק קאָנטאַקטאָר יוזשאַוואַלי באשטייט פון די פאלגענדע פּאַרץ:

קאָנטאַקט סיסטעם: אַרייַנגערעכנט הויפּט קאָנטאַקטן און אַגזיליערי קאָנטאַקטן. די הויפּט קאָנטאַקט איז געניצט צו קער אויף און ברעכן די הויפּט קרייַז, וואָס יוזשאַוואַלי האט אַ גרעסערע רייטאַד קראַנט; די אַגזיליערי קאָנטאַקט איז געניצט צו קער אויף און ברעכן די קאָנטראָל קרייַז, וואָס האט אַ קלענערער רייטאַד קראַנט.

ילעקטראָומאַגנעטיק סיסטעם: עס באשטייט פון פּרעסן האַרץ, אַרמאַטורע און שפּול. ווען די שפּול איז ענערדזשייזד, די האַרץ דזשענערייץ אַ מאַגנעטיק פעלד וואָס אַטראַקץ די אַרמאַטורע און קלאָוזיז די קאָנטאַקטן; ווען די שפּול איז די-ענערדזשייזד, די מאַגנעטיק פעלד פאַרשווונדן, די אַרמאַטורע איז פריי און די קאָנטאַקטן זענען צעבראכן.

אַרק יקסטינגגווישינג מיטל: געוויינט צו פאַרלעשן די קרייַזבויגן ווען די קאָנטאַקטן זענען דיסקאַנעקטיד, פּרעווענטינג די קרייַזבויגן פון קאָזינג שעדיקן צו די קאָנטאַקטן.

שאָל און אַקסעסעריז: די שאָל איז געניצט צו באַשיצן די ינערלעך קאַמפּאָונאַנץ פון דער השפּעה פון די פונדרויסנדיק סוויווע; די אַקסעסעריז אַרייַננעמען מאַונטינג בראַקאַץ, טערמינאַלס, עטק, וואָס זענען געניצט צו פאַרשטיין די ינסטאַלירונג און וויירינג פון דעם קאָנטאַקטעקטאָר.

פּרינציפּ פון אָפּעראַציע

דער אַרבעט פּרינציפּ פון הויזגעזינד אַק מיטקאָרס איז באזירט אויף דעם פּרינציפּ פון ילעקטראָומאַגנעטיק ינדאַקשאַן. ווען די שפּול איז ענערדזשייזד, די פּרעסן האַרץ דזשענערייץ אַ מאַגנעטיק פעלד וואָס אַטראַקץ די אַרמאַטורע און קלאָוזיז די קאָנטאַקטן; ווען די שפּול איז די-ענערדזשייזד, די מאַגנעטיק פעלד פאַרשווונדן, די אַרמאַטורע איז פריי און די קאָנטאַקטן זענען דיסקאַנעקטיד. דורך קאַנטראָולינג די ענערדזשאַזיישאַן און די-ענערגעריזיישאַן פון די שפּול, ווייַט קאָנטראָל און שוץ פון הויזגעזינד סערקאַץ קענען זיין איינגעזען.

טעכניש פּאַראַמעטערס

די הויפּט טעכניש פּאַראַמעטערס פון הויזגעזינד אַק קאָנטאַקטאָרס אַרייַננעמען רייטאַד וואָולטידזש, רייטאַד קראַנט, רייטאַד אָפטקייַט, קאַנעקטינג און ברייקינג קאַפּאַציטעט און אַזוי אויף. די סעלעקציע פון ​​די פּאַראַמעטערס זאָל זיין באשלאסן לויט די פאַקטיש סיטואַציע פון ​​דער הויזגעזינד קרייַז צו ענשור דער נאָרמאַל אָפּעראַציע און זיכער נוצן פון דעם קאָנטאַקטעקטאָר.

ראַטעד וואָולטידזש: רעפערס צו די וואָולטידזש מדרגה ווען דער קאָנטאַקט זאָל נאָר אַרבעטן.

רייטאַד קראַנט: רעפערס צו די מאַקסימום קראַנט אַז דער קאָנטאַקטאָר קענען וויטסטאַנד פֿאַר אַ לאַנג צייַט אונטער די רייטאַד וואָולטידזש.

רייטאַד אָפטקייַט: די אָפטקייַט פון די מאַכט צושטעלן ווען דער קאָנטאַקט פון די קאָנטאַקטער אַרבעט נאָרמאַלי.

קאַנעקטינג און ברייקינג קאַפּאַציטעט: די מאַקסימום קראַנט אַז דער קאָנטאַקטער קענען רילייאַבלי פאַרבינדן און ברעכן אונטער די ספּעסאַפייד טנאָים.
