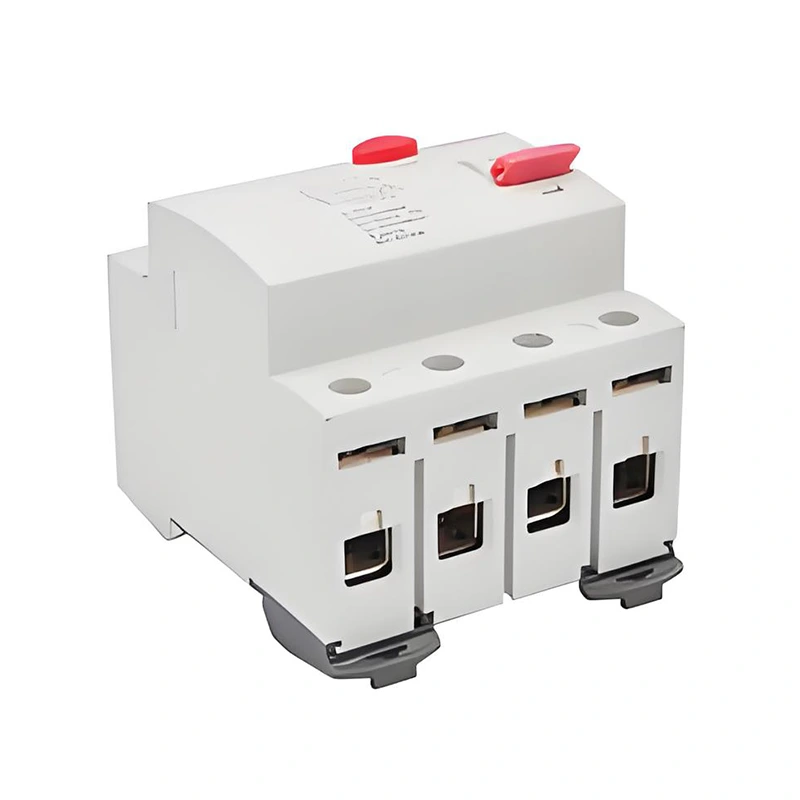

עלעקטראָניש טיפּ RCCB

ווען די ריזידזשואַל קראַנט אין די קרייַז יקסידז אַ פּריסעט ווערט, די עלעקטראָניש טיפּ RCCB וועט שפּילן געשווינד צו שנייַדן אַוועק די קרייַז, אַזוי פּרעווענטינג עלעקטריק רעד אַקסאַדאַנץ און עלעקטריקאַל פירעס. עלעקטראָניש רקקבס נוצן עלעקטראָניש קאַמפּאָונאַנץ און מייקראָופּראַסערז און אנדערע טעקנאַלאַדזשיז צו צושטעלן גרעסערע סענסיטיוויטי און אַקיעראַסי.

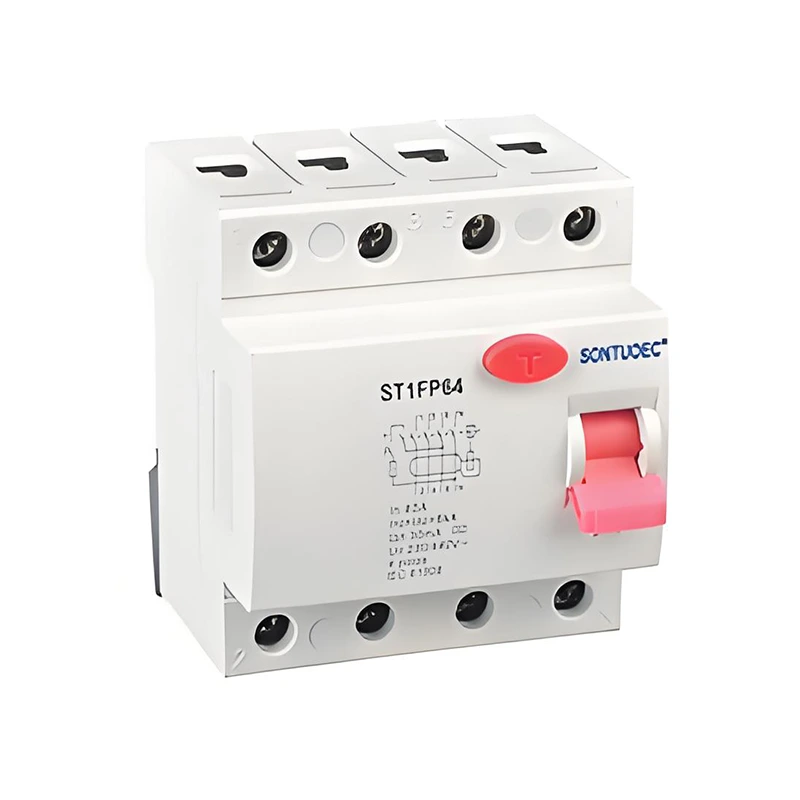

מאָדעל:ST1PF64

שיקן אָנפרעג

פּראָדוקט באַשרייַבונג

זאַמד			יעק / en61008.1
עלעקטריקאַל	טיפּ (כוואַליע פאָרעם פון דער ערד ליקאַדזש סענסעד)		עלעקטראָ-מאַגנעטיק טיפּ, עלעקטראָניש טיפּ
פֿעיִקייטן	רייטאַד קראַנט אין	A	און, און

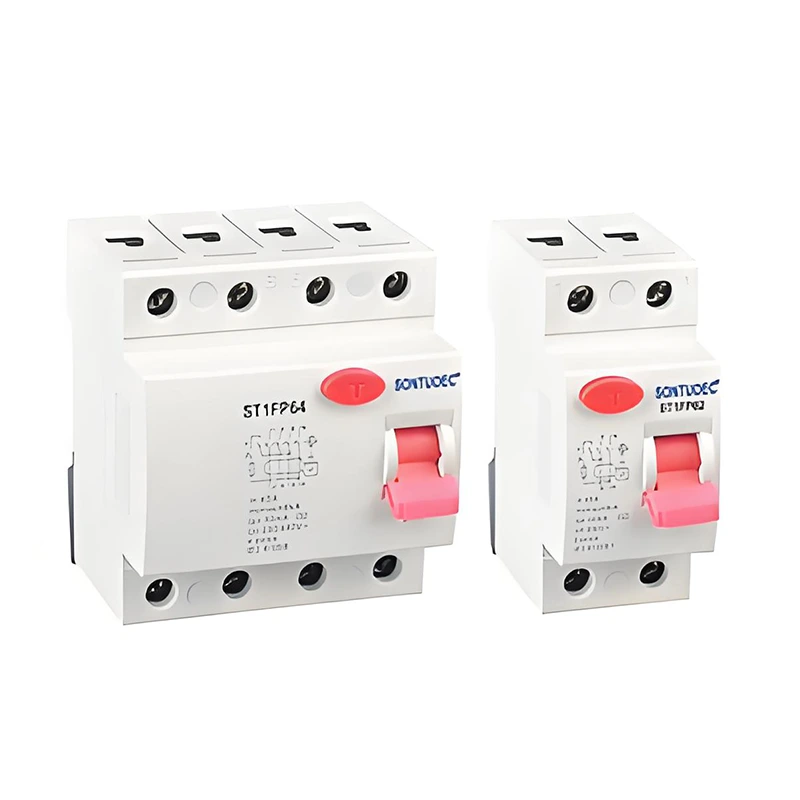

	פּויליש	P	2,4
	רייטאַד וואָולטידזש יו	V	AC 240/415 וו; אַק 230/400 וו
	רייטאַד קראַנט		16,25,32,40,63 אַ
	רייטאַד סענסיטיוויטי איך △ נ	A	0.01,0.03,0.1,0.3,0.5
	ינסאַליישאַן וואָולטידזש וי	V	500
	רייטאַד ריזידזשואַל מאכן און	A	630
	ברייקינג קאַפּאַציטעט איך △ עם	A	630
	קורץ-קרייַז קראַנט איך △ C	A	6000
	SCPD FUSE	A	6000


	רייטאַד אָפטקייַט	הז	50/60
	פאַרפּעסטיקונג גראַד		2
מעטשאַניקאַל	עלעקטריקאַל לעבן	t	4000
פֿעיִקייטן	מעטשאַניקאַל לעבן	t	10000
	שוץ גראַד		יפּ 20
	די אַמביאַנט טעמפּעראַטור	ºc	-25 ~ + 40
	(מיט טעגלעך דורכשניטלעך ≤35ºc)	ºc	-25 ~ + 40
	סטאָרידזש טעמפּעראַטור	ºc	-25 ~ + 70
ינסטאַלירונג	טערמינאַל קאַנעקשאַן טיפּ		קאַבלע / ו-טיפּ בוסבאַר / PIN-Faces Busbar
	וואָקזאַל גרייס שפּיץ / דנאָ פֿאַר קאַבלע	ממקס	25
	וואָקזאַל גרייס שפּיץ / דנאָ פֿאַר קאַבלע	Awg	3.18
	וואָקזאַל גרייס שפּיץ / דנאָ פֿאַר בוסבאַר	ממקס	25
	וואָקזאַל גרייס שפּיץ / דנאָ פֿאַר בוסבאַר	Awg	3.18
	טייטנינג טאָרק	N * עם	2.5
	טייטנינג טאָרק	In-£	22
	מאַונטינג		אויף די רעלס און 60715 (35 מם) דורך שנעל קלעמערל מיטל
	שייַכעס		פון שפּיץ און דנאָ

פּרינציפּ פון אָפּעראַציע

די אָפּערייטינג פּרינציפּ פון די עלעקטראָניש טיפּ RCCB איז באזירט אויף די פּרינסאַפּאַלז פון ילעקטראָומאַגנעטיק ינדאַקשאַן און קראַנט באַלאַנסינג. ווען די פאַסע און נול שורה קעראַנץ אין די קרייַז זענען אַנבאַלאַנסט, ד. דער סיגנאַל, נאָך פּראַסעסט דורך די עלעקטראָניש קרייַז, וועט צינגל די אַקציע פון די מעלדונג מעקאַניזאַם, אַזוי אַז די קרייַז צוימען וועט געשווינד שנייַדן אַוועק די קרייַז.

הויפּט פֿעיִקייטן

הויך סענסיטיוויטי: עלעקטראָניש רקקבס זענען ביכולת צו דיטעקט זייער קליין ריזידזשואַל קעראַנץ, יוזשאַוואַלי ווייניקער ווי 30 מאַ אָדער אפילו נידעריקער.

פאַסט קאַמף: אַמאָל די ריזידזשואַל קראַנט איז דיטעקטאַד צו יקסיד די פּריסעט ווערט, די RCCB וועט האַנדלען גלייך צו שנייַדן אַוועק די קרייַז און פאַרמייַדן אַקסאַדאַנץ.

זיכער און פאַרלאָזלעך: rccb adpts אַוואַנסירטע עלעקטראָניש קאַמפּאָונאַנץ און מייקראָופּראַסעסער טעכנאָלאָגיע צו צושטעלן העכער רילייאַבילאַטי און פעסטקייַט.

גרינג צו ינסטאַלירן און טייַנען: עלעקטראָניש רקקבס יוזשאַוואַלי האָבן אַ סאָליד סטרוקטור און פּשוט וויירינג, אַזוי זיי קענען ינסטאַלירן און טייַנען.

אַפּלאַקיישאַן סינעריאָוז

עלעקטראָניש רקקבס זענען וויידלי געניצט אין אַ פאַרשיידנקייַט פון סיטואַטיאָנס ווו עלעקטריקאַל שוץ איז פארלאנגט, אַרייַנגערעכנט אָבער נישט לימיטעד צו:

רעזידענטשאַל און געשעפט בנינים: געניצט צו באַשיצן עלעקטריקאַל עקוויפּמענט און פּערזענלעך זיכערקייַט, פּרעווענטינג עלעקטריק קלאַפּ אַקסאַדאַנץ און עלעקטריקאַל פירעס.

ינדאַסטריאַל פּראָדוקציע שורות: געניצט עלעקטריקאַל עקוויפּמענט ווי מאָטאָרס און טראַנספאָרמערס און טראַנספאָרמערס און טראַנספאָרמערס זענען געניצט צו באַשיצן סיסטעם, און טראַנספאָרמערס און טראַנספאָרמערס זענען נאָרמאַל אָפּעראַציע, פּרעווענטינג ויסריכט שעדיקן און דאַונטיים רעכט צו ליקאַדזש און אָווערלאָאַד.

עפנטלעך פאַסיליטיעס, אַזאַ ווי האָספּיטאַלס, שולן, לייברעריז און אנדערע ערטער, געוויינט צו ענשור די זיכער אָפּעראַציע פון עלעקטריקאַל עקוויפּמענט און זיכערהייט נוצן פון עלעקטרע דורך פּערסאַנעל.
