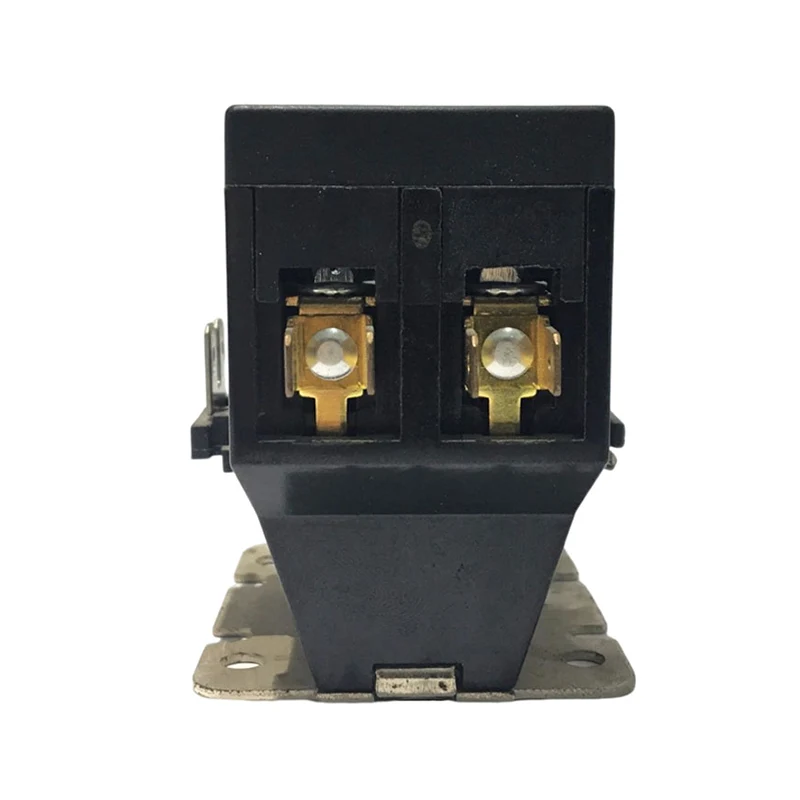

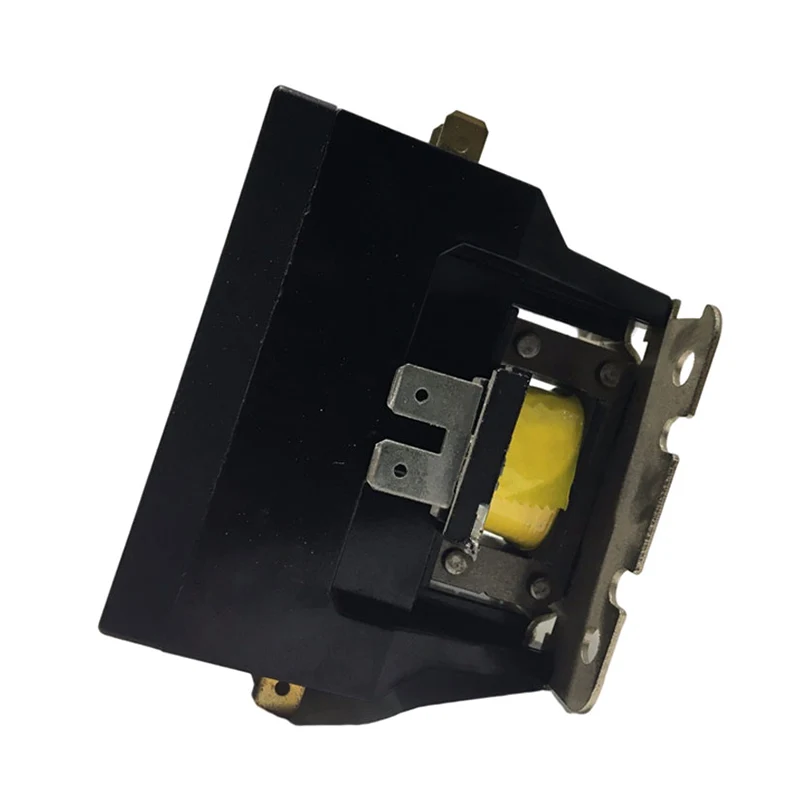

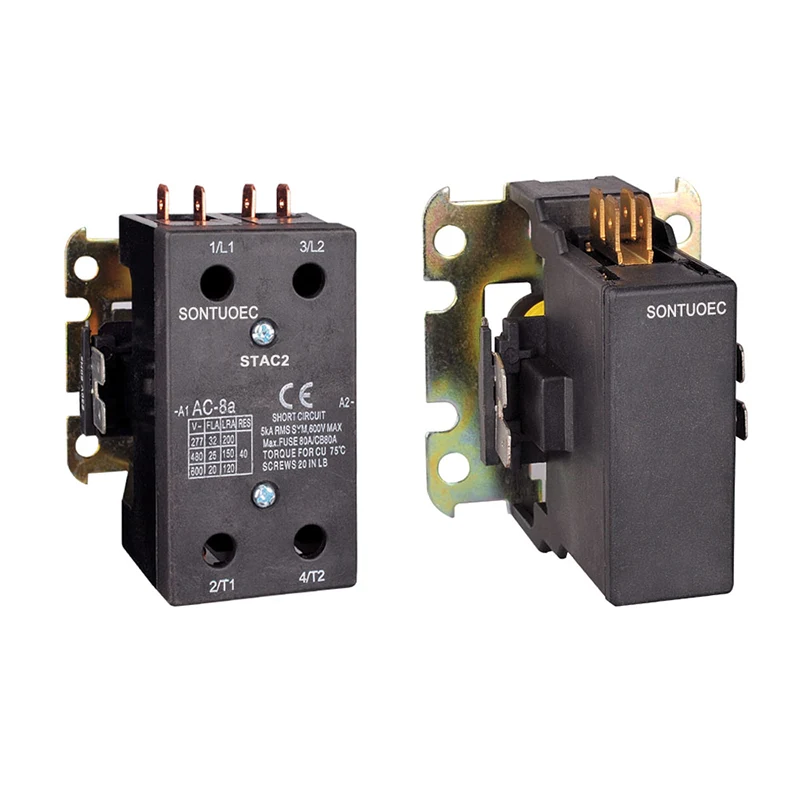

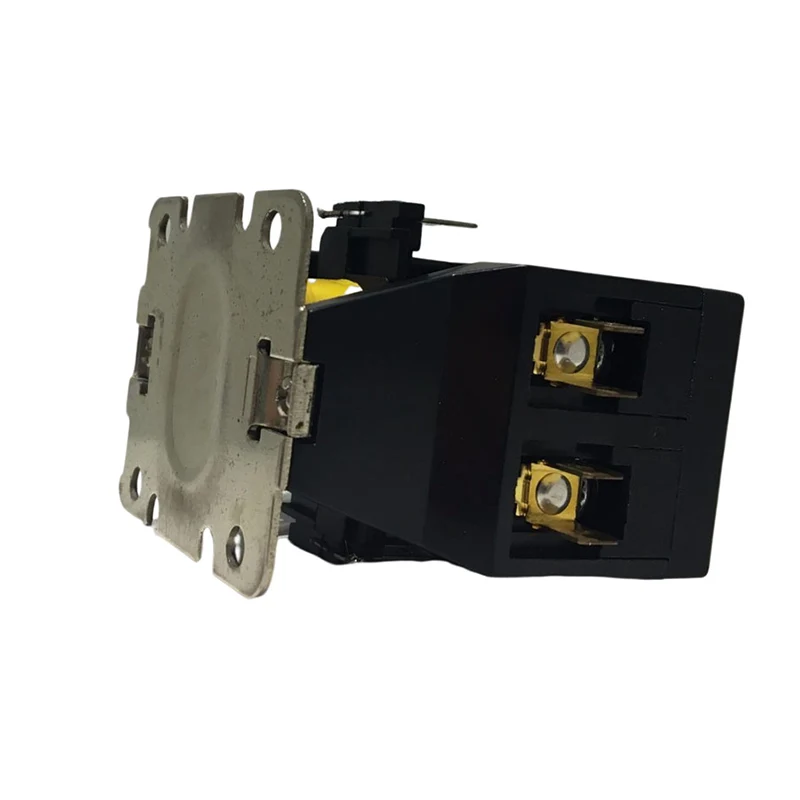

לופטקילונג אַק קאָנטאַקטאָר

לופטקילונג אַק-קאָנטאַקטאָרס זענען באַשטימט ציל אַק-קאָנטאַקטאָר זענען דיזיינד פֿאַר די ריפרידזשעריישאַן פון די הויט פון די לופטקילונג און עלעקטריק באַהיצונג. מאַכט קאַנעקשאַנז קענען זיין געמאכט מיט אָדער שרויף טערמינאַלס מיט שנעל קאַנעקץ אָדער לאַג טערמינאַלס מיט שנעל קאַנעקץ

שיקן אָנפרעג

פּראָדוקט באַשרייַבונג

מאָדעל קיין	גאַנץ מאַסע	אַנטקעגנשטעלנ אַמפּס (אַ)	פלאָקן ניין.	שפּול וואָולטידזש ( V)	שורה וואָולטידזש (v)	מאַקס הפּ		-
מאָדעל קיין	אַמפּס (אַ)	אַנטקעגנשטעלנ אַמפּס (אַ)	פלאָקן ניין.	50/60 הז	שורה וואָולטידזש (v)	וואָולטידזש (V)	יינציק פאַסע	דרייַ פאַסע
CJX9-20/1	20	30	1	24	240/277	120	1.5	-
CJX9-20 / 1.5			1.5
CJX9-20/2			2
CJX9-20 / 3			3	120	480	240/270	3	7.5
CJX9-20/4			4	208/240	600	480/600	-	7.5
CJX9-25 / 1.5	25	35	1.5	24	240/277	120	2	-
CJX9-25/2			2	24	240/277	120	2	-
CJX9-25 / 3			3	120	480	240/270	5	7.5
CJX9-25 / 4			4	208/240	600	480/600	-	15/20
CJX9-30 / 1.5	30	40	1.5	24	240/277	120	2	-
CJX9-30 / 2			2	120	480	240/270	5	10
CJX9-30 / 3			3	208/240	600	480/600	-	15/20
CJX9-30 / 4			4	208/240	600	480/600	-	15/20
CJX9-40 / 2	40	50	2	24	240/277	120	3	-
CJX9-40 / 3	40	50	3	120	480	240/270	7.5	10
CJX9-40 / 4	40	50	4	208/240	600	480/600	-	15/20
CJX9-50 / 2	50	60	2	24	240/277	120	3	-
CJX9-50 / 3	50	60	3	120	480	240/270	10	15
CJX9-50 / 4	50	60	4	208/240	600	480/600	-	25/25
CJX9-60 / 2	60	70	2	24	240/277	120	5	-
CJX9-60 / 3	60	740	3	120	480	240/270	10	20
CJX9-60 / 4	60	70	4	208/240	600	480/600	-	30/30
CJX9-75 / 2	75	85	2	24	240/277	120	5	-
CJX9-75 / 3	75	85	3	120	480	240/270	15	25
CJX9-75 / 4	75	85	4	208/240	600	480/600	-	40/40
CJX9-90 / 2	90	100	2	24	240/277	120	7.5	-
CJX9-90 / 3	90	100	3	120	480	240/270	20	30
CJX9-90 / 4	90	100	4	208/240	600	480/600	-	50/50

ינסאַלייטינג מאַטעריאַל	קאָנטאַקט בלאָק און טרעגער זענען הויך קוואַליטעט עלעקטריקאַל גראַד טערמאַסעטטינג סמאָלע
טעמפּעראַטור קייט	-40 ° F צו 150 ° F; -5- + 40
מעטשאַניקאַל לעבן (קיין מאַסע)	קאַנפאָרמז צו אַל און אַרי ספּעסאַפאַקיישאַנז נאָרמאַל
עלעקטריקל לעבן	קאַנפאָרמז צו אַל און אַרי ספּעסאַפאַקיישאַנז סטאַנדאַרט
וואָג (אַפּפּראָקסימאַטע)	9.25 אַז
גאַבז אָפטקייַט	50/60 הז
שפּול ינסאַליישאַן	קלאַס B (130ºC)
טערמאַניישאַן	דרוק קאַנעקטער און טאָפּל 1/4 Q.C
פונקציאָנירן	85% פון נאָמינאַל שפּול קאָליץ; 110% מאַקסימום זיכער פונקציאָנירן
פליכט ציקל	קעסיידערדיק

סטרוקטור און פֿעיִקייטן

סטרוקטור:

ילעקטראָומאַגנעטיק סיסטעם: כולל קאַמפּאָונאַנץ אַזאַ ווי שפּול, קאָרעס, עטק, וואָס זענען געניצט צו דזשענערייט מאַגנעטיק פלאַקס צו פאָר די עפן און קלאָוזינג פון די קאָנטאַקט סיסטעם.

קאָנטאַקט סיסטעם: כולל הויפּט קאָנטאַקט און אַגזיליערי קאָנטאַקט. די הויפּט קאָנטאַקט איז געניצט צו פירן די רייטאַד קראַנט פון די לופטקילונג סיסטעם, בשעת די אַגזיליערי קאָנטאַקט איז געניצט צו פאַרשטיין די טראַנסמיסיע און באַמערקונגען פון די קאָנטראָל סיגנאַל.

אַרק יקסטינגגווישינג מיטל: געוויינט צו פאַרלעשן די קרייַזבויגן דזשענערייטאַד ווען דער קאָנטאַקט איז דיסקאַנעקטיד צו באַשיצן די קאָנטאַקט פון שעדיקן.

שאָל און היץ דיסיפּיישאַן מיטל: געניצט צו באַשיצן די ינערלעך קאַמפּאָונאַנץ פון די פונדרויסנדיק סוויווע און צושטעלן די נייטיק היץ דיסיפּיישאַן פונקציאָנירן.

פֿעיִקייטן:

ספּעשאַלאַזיישאַן: דיזיינד פֿאַר לופטקילונג סיסטעמען צו טרעפן די באדערפענישן פון לופטקילונג סיסטעמען פֿאַר עלעקטריקאַל קאָנטראָל.

רילייאַבילאַטי: דער קאָנטאַקט סיסטעם איז געמאכט פון הויך קוואַליטעט מאַטעריאַלס מיט גוט עלעקטריקאַל קאַנדאַקטיוואַטי און אַברייזשאַן קעגנשטעל צו ענשור לאַנג-טערמין סטאַביל אָפּעראַציע.

זיכערקייַט: יקוויפּט מיט גאנץ קרייַזבויגן יקסטינגגווישינג מיטל, יפעקטיוולי פּרעווענטינג קרייַזבויגן שעדיקן צו די קאָנטאַקטן און די אַרומיק סוויווע.

קאַמפּאַטאַבילאַטי: קאַמפּאַטאַבאַל מיט אַ ברייט קייט פון לופטקילונג סיסטעמען און עלעקטריקאַל קאָנטראָל סיסטעמען, באַקוועם פֿאַר ינסטאַלירונג און קאַמישאַנינג.

ארבעטן פּרינציפּ

ווען די שפּול פון די 2 פּ לופט קאַנדישאַנינג אַק קאָנטאַקטאָר איז ענערדזשייזד, די פּרעסן האַרץ ווערט מאַגנעטיק און אַטראַקץ די קאָנטאַקט סיסטעם צו נאָענט, און דאַן קאַנעקטינג די לופטקילונג סיסטעם צו די מאַכט מקור. ווען די שפּול איז די-ענערדזשייזד, די פּרעסן האַרץ פארלירט זייַן מאַגנאַטיזאַם און דער קאָנטאַקט סיסטעם וועט זיין אפגעשיידט דורך דער קאַמף פון פרילינג, אַזוי דיסקאַנעקטינג די לופטקילונג סיסטעם פון די מאַכט מקור. אין דעם וועג, דער קאָנטאַקטעקטאָר קענען פאַרשטיין ווייַט קאָנטראָל פון די לופטקילונג סיסטעם.
