6קאַ רעזידענטשאַל קראַנט קרייַז ברעאַקער איבער קראַנט שוץ רקבאָ

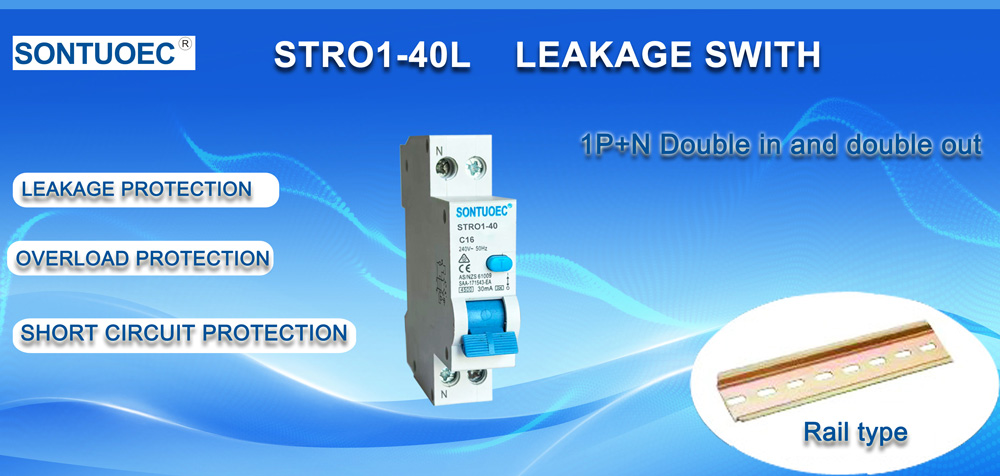

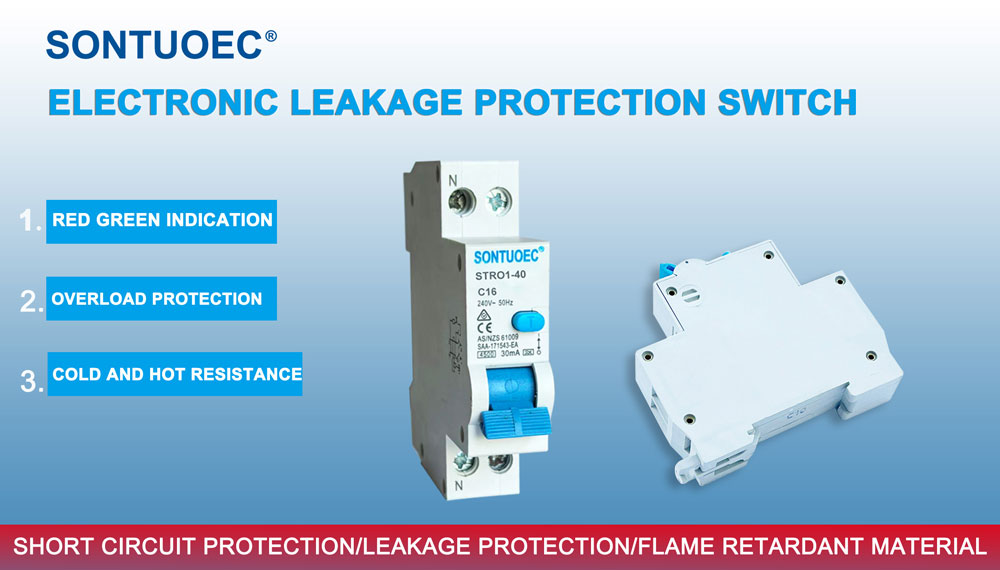

SONTUOEC איז איינער פון די כינעזיש סאַפּלייערז / מאַניאַפאַקטשערערז וואָס ספּעשאַלייז אין די פּראָדוקציע פון פאַרשידן קליין עלעקטריקאַל אַפּפּליאַנסעס STRO1-40 RCBO, די פול נאָמען איז רעזידענטשאַל קראַנט קרייַז צוימען מיט אָווערקוררענט פּראַטעקשאַן. עס איז אַן עלעקטריקאַל זיכערקייַט מיטל וואָס ינטאַגרייץ אָווערלאָאַד שוץ, קורץ-קרייַז שוץ און ליקאַדזש שוץ, און איז וויידלי געניצט אין עלעקטריקאַל סיסטעמען אין רעזידענטשאַל, געשעפט און ינדאַסטריאַל געביטן צו ענשור פּערזענלעך זיכערקייַט און זיכער אָפּעראַציע פון ויסריכט. דורך פארשטאנד די אַרבעט פּרינציפּ, קעראַקטעריסטיקס, אַפּלאַקיישאַן סינעריאָוז און סעלעקציע און ייַנמאָנטירונג מעטהאָדס, איר קענען בעסער נוצן און טייַנען STRO7-40 RCBO צו ענשור די זיכער אָפּעראַציע פון עלעקטריקאַל סיסטעמען.

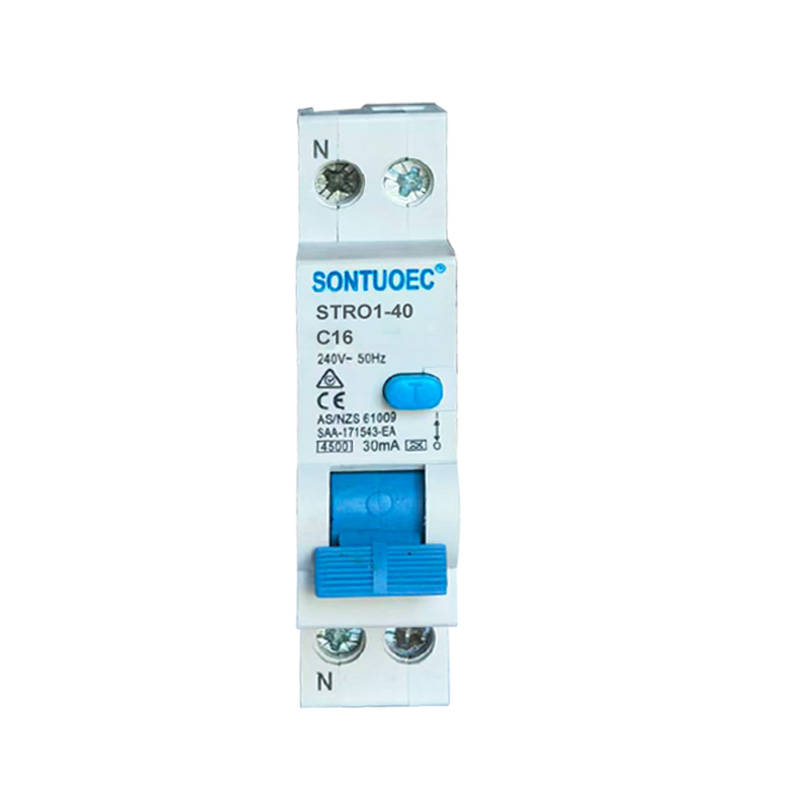

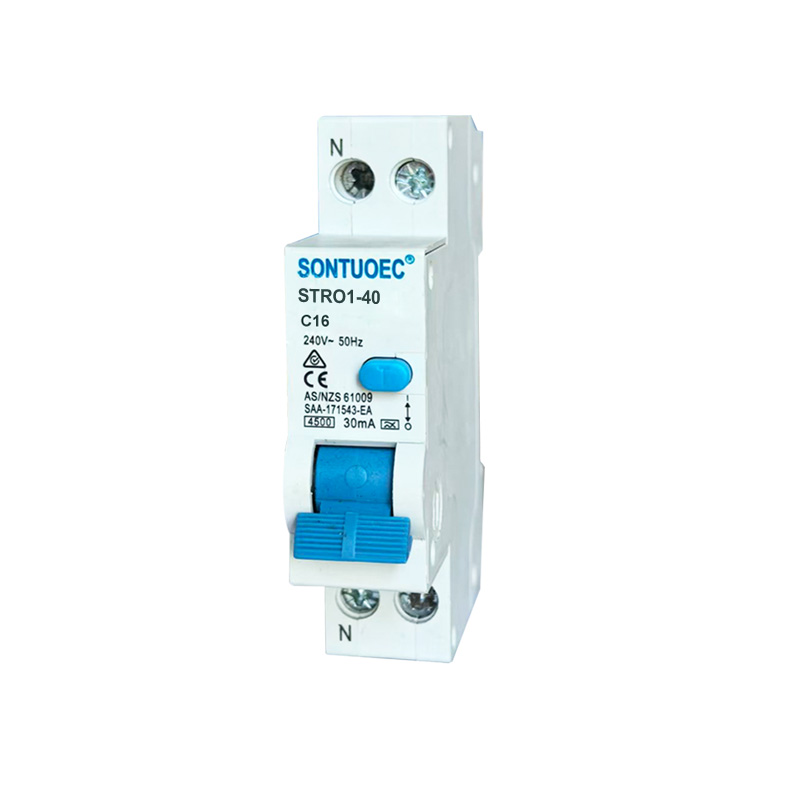

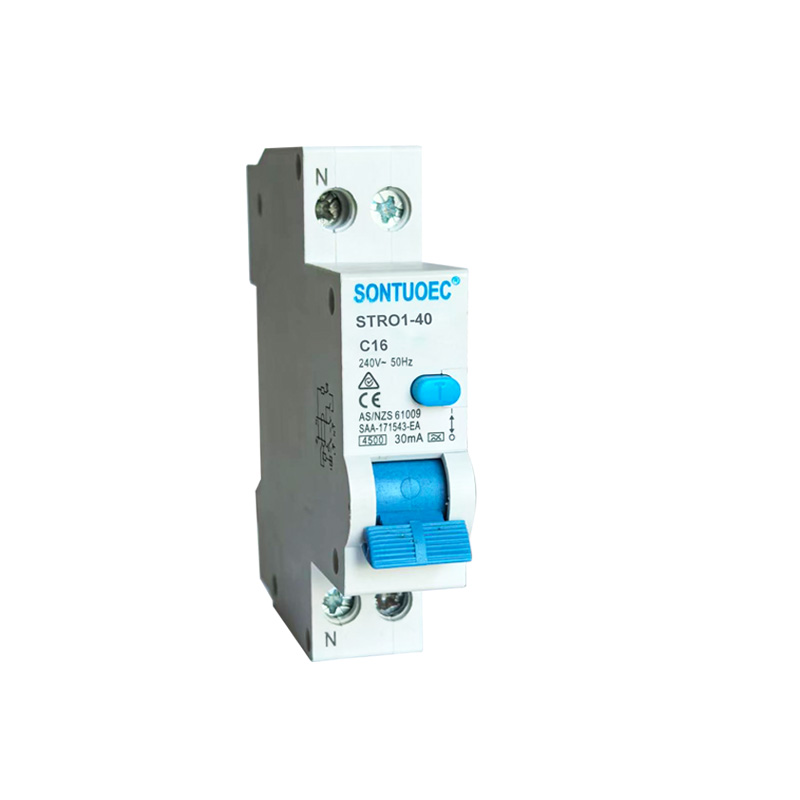

מאָדעל:STRO1-40

שיקן אָנפרעג

פּראָדוקט באַשרייַבונג

ספּעסאַפאַקיישאַנז:

סאַנדאַרד			IEC/EN 61009-1
עלעקטריקאַל	טיפּ (כוואַליע פאָרעם פון דער ערד ליקאַדזש סענסט)		עלעקטראָניש טיפּ
פֿעיִקייטן	רייטאַד קראַנט אין	A	א,אַק
	פּויליש	P	1P+N
	רייטאַד וואָולטידזש	V	AC 230
	רייטאַד קראַנט:		6,10,16,20,25,32,40א
	רייטאַד סענסיטיוויטי י△n	A	0.01,0.03,0.1,0.3,0.5
	ינסאַליישאַן וואָולטידזש Ui	V	250
	רייטאַד ריזידזשואַל מאכן און	A	500
	ברייקינג קאַפּאַציטעט I△m	A	500
	קורץ-קרייַז קראַנט I△c	A	45,006,000
	רייטאַד אָפטקייַט	הז	50/60
	פאַרפּעסטיקונג גראַד		2
מעטשאַניקאַל	עלעקטרישע לעבן	t	4000
פֿעיִקייטן	מעטשאַניקאַל לעבן	t	10000
	שוץ גראַד		IP20
	אַמביאַנט טעמפּעראַטור	ºC	-25~+40
	(מיט טעגלעך דורכשניטלעך ≤35ºC)	ºC	-25~+40
	סטאָרידזש טעמפּעראַטור	ºC	-25~+70
ייַנמאָנטירונג	טערמינאַל קשר טיפּ		קאַבלע / ו-טיפּ בוסבאַר / שטיפט-טיפּ בוסבאַר
	טערמינאַל גרייס שפּיץ / דנאָ פֿאַר קאַבלע	mm2	25
	טערמינאַל גרייס שפּיץ / דנאָ פֿאַר קאַבלע	AWG	18-5
	טערמינאַל גרייס שפּיץ / דנאָ פֿאַר בוסבאַר	mm2	25
	טערמינאַל גרייס שפּיץ / דנאָ פֿאַר בוסבאַר	AWG	18-3
	מאַונטינג		אויף DIN רעלס EN 60715 (35 מם) דורך אַ שנעל קלעמערל מיטל
	קשר		פון אויבן און אונטן

הויפּט פאַנגקשאַנז פון STRO1-40 RCBO

אָווערלאָאַד שוץ: ווען די קראַנט אין די קרייַז יקסידז די רייטאַד ווערט פון די STRO1-40 RCBO, עס וועט אויטאָמאַטיש שנייַדן אַוועק די קרייַז אין אַ סכום צייט צו פאַרמייַדן אָוווערכיטינג די קרייַז און ויסריכט, אַזוי ויסמיידן פייַער און שעדיקן.

קורץ קרייַז שוץ: ווען אַ קורץ קרייַז אַקערז אין אַ קרייַז, די STRO1-40 RCBO וועט געשווינד שנייַדן אַוועק די קרייַז צו פאַרמייַדן די קורץ קרייַז קראַנט פון פאַרשאַפן ערנסט שעדיקן צו די קרייַז און ויסריכט.

ליקאַדזש שוץ: די STRO1-40 RCBO איז טויגעוודיק פון דיטעקטינג ריזידזשואַל קראַנט (ד"ה, ליקאַדזש קראַנט) אין אַ קרייַז. ווען די ריזידזשואַל קראַנט יקסידז די באַשטימט שוועל, די STRO1-40 RCBO וועט שנייַדן אַוועק די קרייַז אין אַ זייער קורץ צייט צו פאַרמייַדן עלעקטראָקוטיאָן אַקסאַדאַנץ און עלעקטריקאַל פירעס.

פּרינציפּ פון אָפּעראַציע פון די STRO1-40 RCBO

די STRO1-40 RCBO כּולל אַן ינערלעך טערמאַל מאַגנעטיק יאַזדע דעטעקטאָר (פֿאַר אָווערלאָאַד און קורץ קרייַז שוץ) און אַ ריזידזשואַל קראַנט דעטעקטאָר (פֿאַר ליקאַדזש שוץ). ווען די קראַנט אָדער ריזידזשואַל קראַנט אין דעם קרייַז איז אַבנאָרמאַל, די קאָראַספּאַנדינג סטרייקער טריגערז די טריפּינג מעקאַניזאַם פון די STRO7-40 RCBO, וואָס מאכט עס געשווינד שנייַדן אַוועק די קרייַז.

1. טערמאַל מאַגנעטיק טריפּער: עס יוטאַלייזיז די היץ און מאַגנעטיק פעלד דזשענערייטאַד ווען די קראַנט פּאַסיז דורך די אָנפירער צו צינגל די טריפּינג. ווען דער קראַנט איז צו הויך, דער אָנפירער כיץ אַרויף און דזשענערייץ אַ מאַגנעטיק פעלד, וואָס דער בימעטאַל ין די טערמאַל מאַגנעטיק סטרייקער צו בייגן אָדער די מאַגנעט צו צוציען די אייַזן האַרץ, אַזוי טריגערינג די טריפּינג מעקאַניזאַם.

2. רעזידענטשאַל קראַנט דעטעקטאָר: עס ניצט אַ נול סיקוואַנס קראַנט טראַנספאָרמער צו דעטעקט די ריזידזשואַל קראַנט אין דעם קרייַז. ווען די ריזידזשואַל קראַנט יקסידז די באַשטימט שוועל, די ריזידזשואַל קראַנט דעטעקטאָר וועט שיקן אַ סיגנאַל צו די טריפּינג מעקאַניזאַם צו שנייַדן אַוועק די קרייַז.

פֿעיִקייטן פון STRO1-40 RCBO

מולטי-פאַנגקשאַנאַל ינאַגריישאַן: די STRO1-40 RCBO ינטאַגרייץ אָווערלאָאַד, קורץ-קרייַז און ליקאַדזש שוץ פאַנגקשאַנז, סימפּלאַפייינג די פּלאַן און ינסטאַלירונג פון עלעקטריקאַל סיסטעמען.

הויך סענסיטיוויטי: STRO1-40 RCBOs קענען געשווינד דעטעקט און שנייַדן אַוועק אַבנאָרמאַל און ריזידזשואַל קעראַנץ אין דעם קרייַז, פּראַוויידינג פאַרלאָזלעך שוץ.

גרינג צו ינסטאַלירן און טייַנען: STRO1-40 RCBOs זענען יוזשאַוואַלי מאַדזשאַלערייזד פֿאַר גרינג ינסטאַלירונג און וישאַלט.

הויך זיכערקייַט: STRO1-40 RCBOs זענען שטרענג טעסטעד און סערטאַפייד פֿאַר הויך זיכערקייַט און רילייאַבילאַטי צו ענשור די זיכער אָפּעראַציע פון עלעקטריקאַל סיסטעמען.

אַפּפּליקאַטיאָן סינעריאָוז פון STRO1-40 RCBO

STRO1-40 RCBOs זענען וויידלי געניצט אין עלעקטריקאַל סיסטעמען אין די רעזידענטשאַל, געשעפט און ינדאַסטרי סעקטאָרס, ספּעציעל יענע וואָס דאַרפן סיימאַלטייניאַס אָווערלאָאַד, קורץ קרייַז און ערד ליקאַדזש שוץ. זיי זענען יוזשאַוואַלי אינסטאַלירן אין פאַרשפּרייטונג באָקסעס, סוויטטשבאָרדז אָדער קאָנטראָל קאַבאַנאַץ צו באַשיצן סערקאַץ און ויסריכט פון שעדיקן געפֿירט דורך אַבנאָרמאַל קראַנט און וואָולטידזש, און צו פאַרמייַדן עלעקטראָקוטיאָן.
