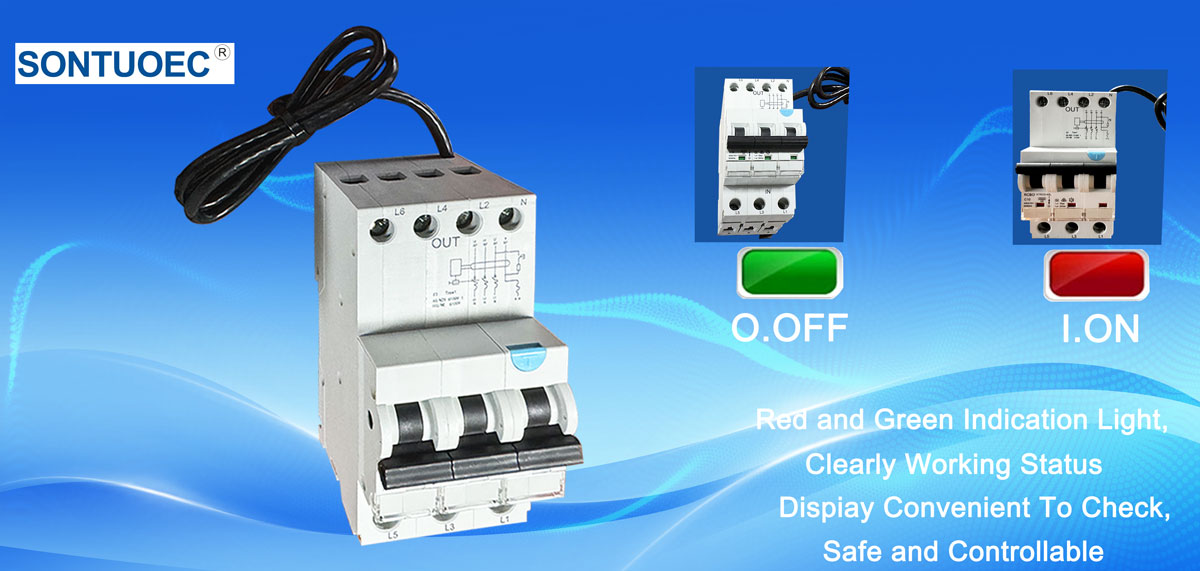

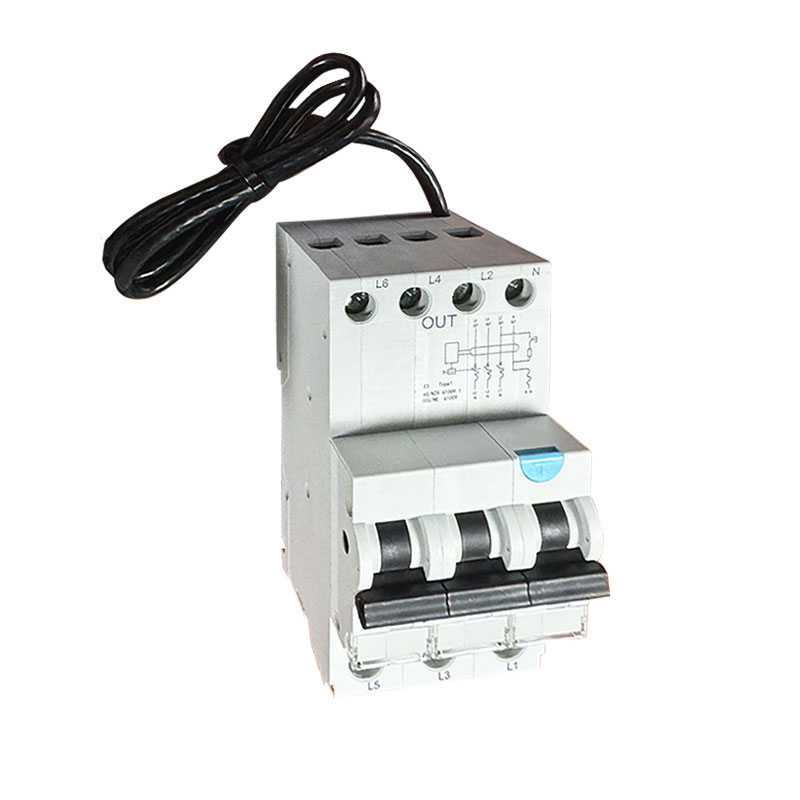

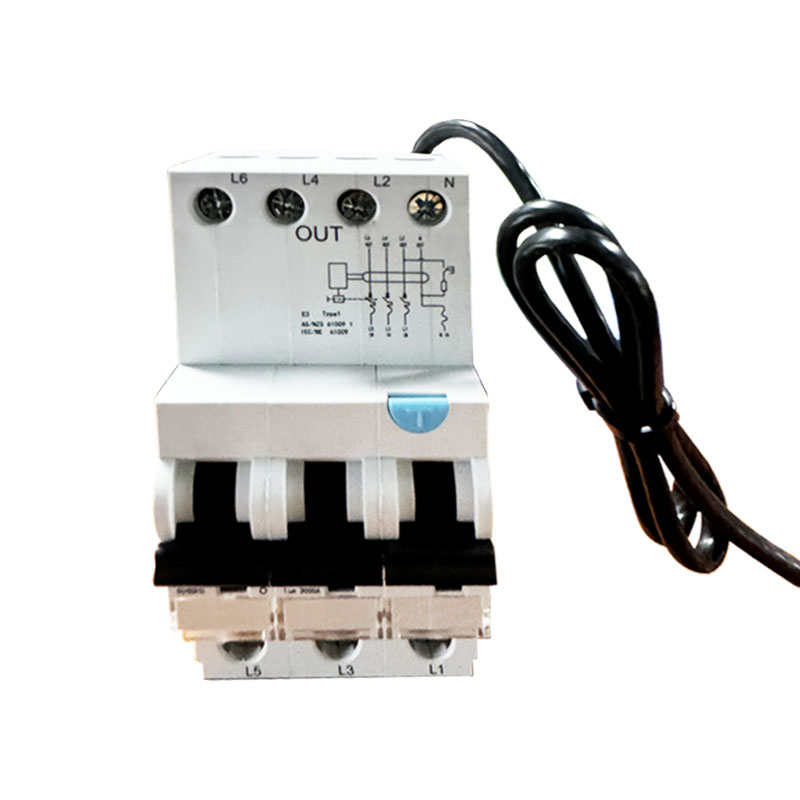

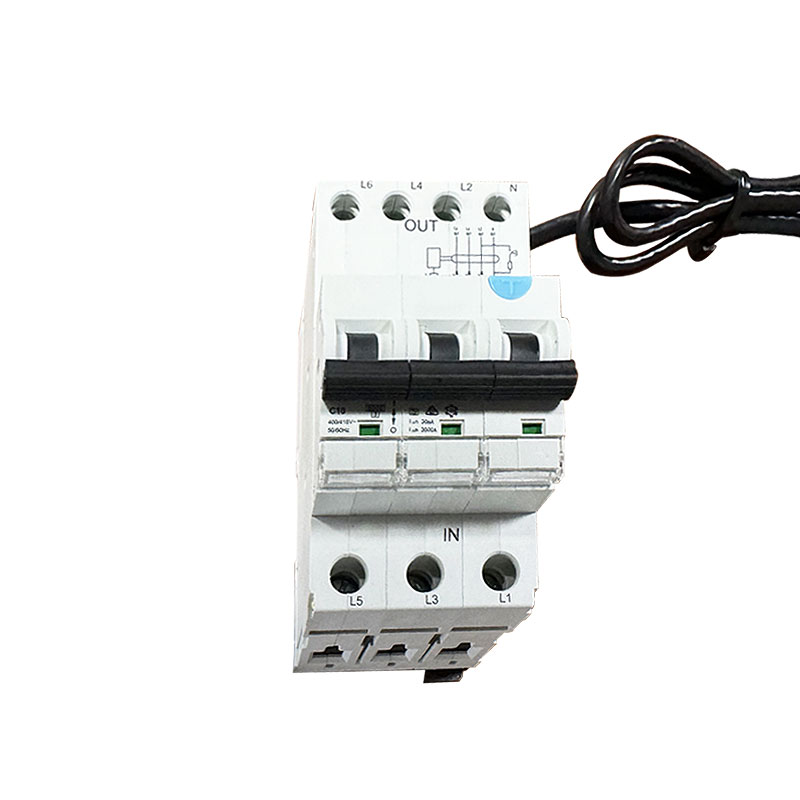

6קאַ 3p+N ליקאַדזש קרייַז צוימען אַ (אַק) טיפּ RCBO מיט קאַבלע

SONTUOEC איז איינער פון די כינעזיש סאַפּלייערז / מאַניאַפאַקטשערערז וואָס ספּעשאַלייזיז אין די פּראָדוקציע פון פאַרשידן קליין עלעקטריקאַל אַפּפּליאַנסעס 6קאַ 3P+N ליקאַדזש קרייַז צוימען אַ (AC) טיפּ רקבאָ מיט קאַבלע איז דער הויפּט געניצט אין אַק 50 הז (60 הז), רייטאַד וואָולטידזש 110/220 וו, 120/406 א וואָולטידזש פאַרשפּרייטונג סיסטעם. RCBO STRO3-40L איז גלייַך מיט MCB + RCD פונקציע; עס איז געניצט פֿאַר עלעקטריש קלאַפּ שוץ און מענטש ומדירעקט קאָנטאַקט שוץ, עלעקטריק עקוויפּמענט שוץ ווען מענטש גוף רירנדיק עלעקטרע אָדער עלעקטריק נעץ רינען קראַנט יקסידז סטיפּיאַלייטיד ווערט, און איבער מאַסע און קורץ קרייַז שוץ.

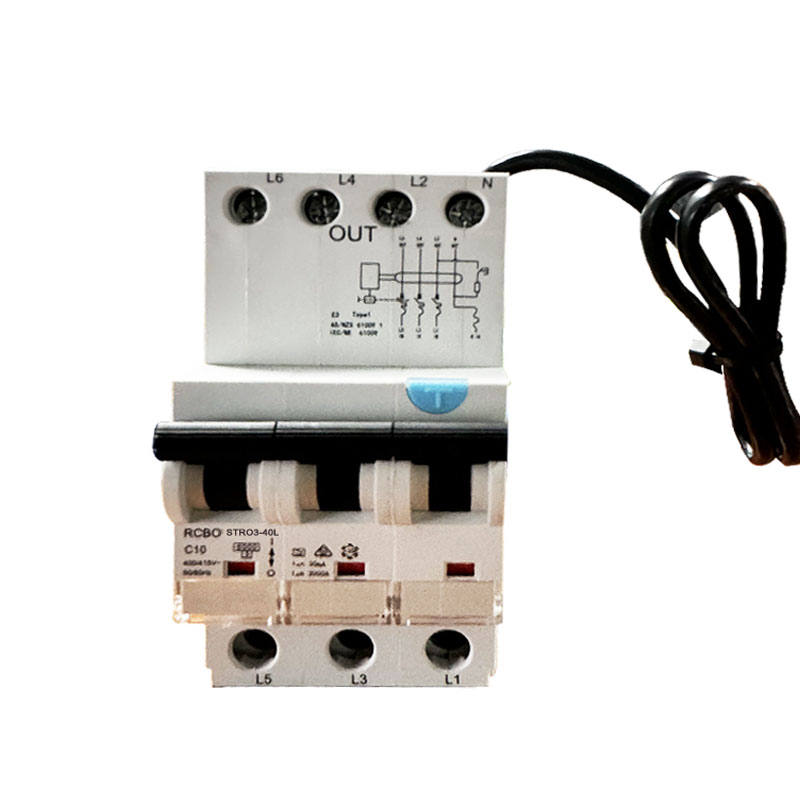

מאָדעל:STRO3-40L

שיקן אָנפרעג

פּראָדוקט באַשרייַבונג

טעכניש דאַטן:

סאַנדאַרד

IEC/EN61009-1

עלעקטריקאַל פֿעיִקייטן

טיפּ (כוואַליע פאָרעם פון דער ערד ליקאַדזש סענסט)

עלעקטראָ-מאַגנעטיק טיפּ

רייטאַד קראַנט אין

א,אַק

פּויליש

(1P+N)

רייטאַד וואָולטידזש

110/220,120 וו

רייטאַד קראַנט:

6,10,16,20,25,32,40א

רייטאַד סענסיטיוויטי י△n

0.01,0.03,0.1

ינסאַליישאַן וואָולטידזש Ui

500

רייטאַד ריזידזשואַל מאכן און

500

ברייקינג קאַפּאַציטעט I△m

קורץ-קרייַז קראַנט I△c

6000

SCPD קאָריק

6000, 10000A

ביטמאַפּביטמאַפּביטמאַפּביטמאַפּ

רייטאַד אָפטקייַט

הז

50/60

פאַרפּעסטיקונג גראַד

מעטשאַניקאַל פֿעיִקייטן

עלעקטריקאַל לעבן

4000

מעטשאַניקאַל לעבן

4000

שוץ גראַד

IP20

אַמביאַנט טעמפּעראַטור

ºC

-5 ~ + 40 (ספּעציעלע אַפּלאַקיישאַן ביטע אָפּשיקן צו טעמפּעראַטור פאַרגיטיקונג קערעקשאַן)

(מיט טעגלעך דורכשניטלעך ≤35ºC)

סטאָרידזש טעמפּעראַטור

ºC

-25~+70

ייַנמאָנטירונג

טערמינאַל קשר טיפּ

קאַבלע / ו-טיפּ בוסבאַר / שטיפט-טיפּ בוסבאַר

טערמינאַל גרייס שפּיץ / דנאָ פֿאַר קאַבלע

mm²

AWG

18-5

טערמינאַל גרייס שפּיץ / דנאָ פֿאַר בוסבאַר

mm²

AWG

18-5

טייטנינג טאָרק

N^*m

אין-לבס

מאַונטינג

אויף DIN רעלס EN 60715 (35 מם) דורך אַ שנעל קלעמערל מיטל

קשר

פון שפּיץ און דנאָ

הויפּט פֿעיִקייטן און פאַנגקשאַנז

ריזידזשואַל קראַנט שוץ: ווען די ריזידזשואַל קראַנט (ד"ה, ליקאַדזש קראַנט) אין די קרייַז ריטשאַז אַ פּריסעט ווערט, די RCBO איז ביכולת צו האַנדלען געשווינד צו שנייַדן אַוועק די קרייַז, אַזוי פּרעווענטינג עלעקטראָקוטיאָן אַקסאַדאַנץ און עלעקטריקאַל פירעס.

אָווערלאָאַד שוץ: ווען די קראַנט אין די קרייַז יקסידז די רייטאַד קראַנט פון די RCBO, עס איז ביכולת צו שנייַדן אַוועק די קרייַז אין אַ ספּעסיפיעד צייט, אַזוי פּרעווענטינג שעדיקן צו די קרייַז אָדער פייַער אַקסאַדאַנץ געפֿירט דורך אָווערלאָאַד.

קורץ-קרייַז שוץ: ווען אַ קורץ-קרייַז אַקערז אין דעם קרייַז, RCBO קענען געשווינד אַקטאַווייט די קורץ-קרייַז קראַנט און באַשיצן די זיכערקייַט פון די קרייַז און ויסריכט.

ב-טיפּ מעלדונג קעראַקטעריסטיקס: ווי דערמאנט אויבן, ב-טיפּ RCBOs זענען דער הויפּט פּאַסיק פֿאַר לאָודז וואָס זענען נישט שפּירעוודיק צו ינסטאַנטאַניאַס אָוווערלאָודז, אָבער שפּירעוודיק צו פּראַלאָנגד אָווערלאָאַדס.

אַפּפּליקאַטיאָן סינעריאָוז

6קאַ 3p+N ליקאַדזש קרייַז ברעאַקער אַ (AC) טיפּ RCBO מיט קאַבלע זענען וויידלי געניצט אין ערטער ווו אַ פאַרשיידנקייַט פון קרייַז שוץ פאַנגקשאַנז זענען פארלאנגט, ספּעציעל די סערקאַץ וואָס נוצן לאָודז מיט ספּעציעל רעקווירעמענץ פֿאַר אָווערלאָאַד קעראַקטעריסטיקס. בייַשפּיל:

רעזידענטשאַל און געשעפט בנינים: געניצט צו באַשיצן לייטינג סערקאַץ, כאָלעל סערקאַץ, אאז"ו ו צו ענשור פּערזענלעך זיכערקייַט און ויסריכט זיכערקייַט.

ינדאַסטריאַל ערטער: פֿאַר פּראַטעקטינג פאַרשידן ינדאַסטרי עקוויפּמענט, אַזאַ ווי קעגנשטעל כיטערז, ינקאַנדעסאַנט לאַמפּס, אאז"ו ו, צו פאַרמייַדן עקוויפּמענט שעדיקן אָדער פייַער אַקסאַדאַנץ געפֿירט דורך אָווערלאָאַד אָדער ליקאַדזש.

אַגריקולטורע און כאָרטיקאַלטשער: געניצט צו באַשיצן לאַנדווירטשאַפטלעך ויסריכט אַזאַ ווי גרינכאַוסיז, יראַגיישאַן סיסטעמען, אאז"ו ו, צו ענשור דער נאָרמאַל אָפּעראַציע פון די ויסריכט און די זיכערקייַט פון פּערסאַנעל.

פּריקאָשאַנז און וישאַלט

ריכטיק סעלעקציע פון רייטאַד קראַנט: ווען סאַלעקטינג די 6ka 3p+N ליקאַדזש קרייַז צוימען אַ (AC) טיפּ RCBO מיט קאַבלע, די צונעמען רייטאַד קראַנט ווערט זאָל זיין אויסגעקליבן באזירט אויף די רייטאַד קראַנט און קעראַקטעריסטיקס פון די מאַסע.

פּעריאָדיש דורכקוק און וישאַלט: פּיריאַדיקלי דורכקוקן און טייַנען די RCBO צו ענשור אַז עס אַפּערייץ רילייאַבלי, איז סיקיורלי ווייערד און איז פריי פון שעדיקן אָדער קעראָוזשאַן.

ויסמיידן פאַלש אָפּעראַציע: ווען ינסטאָלינג און נוצן, איר זאָל נעמען זאָרג צו ויסמיידן ינסטאָלינג די RCBO אין אַ סוויווע סאַסעפּטאַבאַל צו ינטערפיראַנס אין סדר צו פאַרמייַדן די פאַלש אָפּעראַציע.

צייטלי האַנדלינג פון חסרונות: ווען RCBO פיילז אָדער אַפּערייץ, די סיבה זאָל זיין יידענאַפייד און טראָובלעשאָאָטינג זאָל זיין דורכגעקאָכט אין צייט צו ענשור די זיכער אָפּעראַציע פון די קרייַז.
